轴封结构分为:GD-J(S)型-橡胶密封、GD-J(S)(b)型波纹管密封
阀门结构分为:GD-J(b)角通型式、GD-(S)(b)带预抽口的三通型式

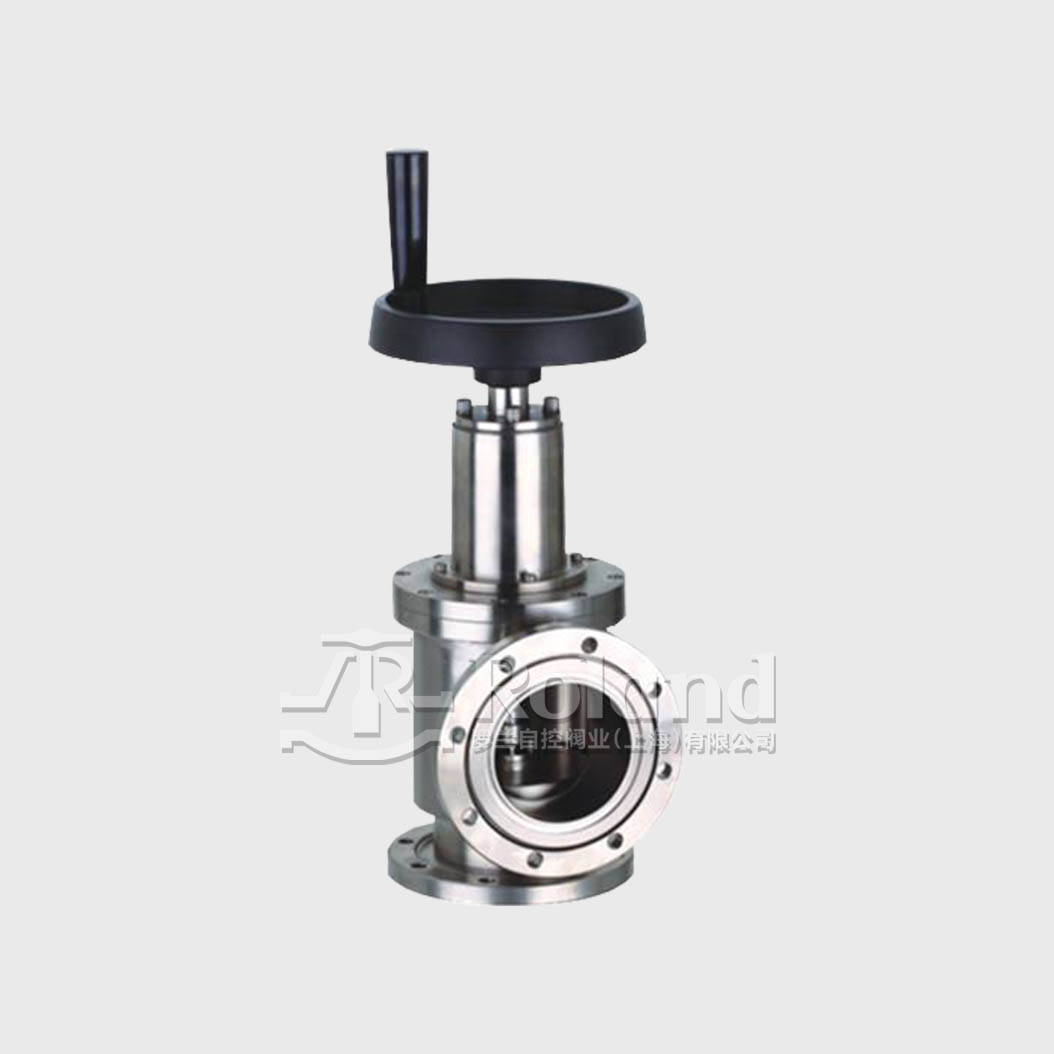

手动高真空挡板阀是用于真空系统中,开启或切断气流的真空阀门。
适用的工作介质为空气及非腐蚀性气体。
广泛应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。
直角式
型号 | DN | ΦD | ΦB | ΦW | H | A | n-Φc |
GD-J50(b) | 50 | 110 | 90 | 100 | 315 | 70 | 4-Φ9 |
GD-J63(b) | 63 | 130 | 110 | 125 | 355 | 88 | 4-Φ9 |
GD-J80(b) | 80 | 145 | 125 | 160 | 420 | 98 | 8-Φ9 |
GD-J100(b) | 100 | 165 | 145 | 160 | 435 | 108 | 8-Φ9 |
GD-J125(b) | 125 | 200 | 175 | 160 | 520 | 128 | 8-Φ11 |
波纹管
型号 | DN | ΦD | ΦB | ΦW | H | A | n-Φc | DNy预袖口 |
GD-J(S)150(b) | 150 | 220 | 195 | 160 | 550 | 138 | 8-Φ11 | DN40(GB/T4982-2003) |
GD-J(S)160(b) | 160 | 225 | 200 | 160 | 550 | 138 | 8-Φ11 | DN40(GB/T4982-2003) |
GD-J(S)200(b) | 200 | 285 | 260 | 200 | 665 | 200 | 12-Φ11 | DN50(GB/T6070-2007) |
GD-J(S)250(b) | 250 | 335 | 310 | 250 | 740 | 208 | 12-Φ11 | DN63(GB/T6070-2007) |
GD-J(S)300(b) | 300 | 380 | 350 | 250 | 815 | 250 | 8-Φ14 | DN80(GB/T6070-2007) |
