您所在的位置: 首页 > 产品中心 >电动四通球阀

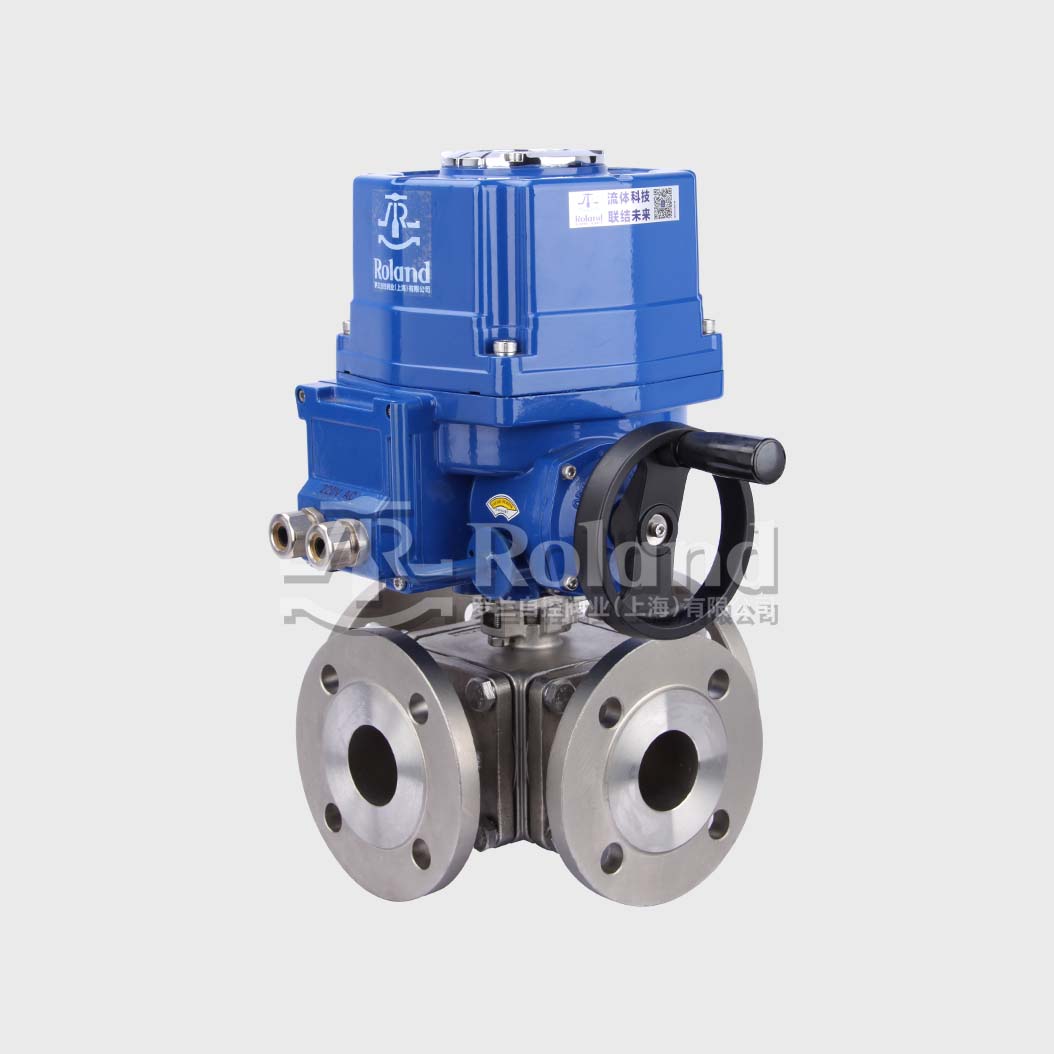

电动四通球阀
产品系列
SQ4
密封材质
PTFE、PPL
公称通径
DN15 ~ DN200
连接方式
法兰
公称压力
PN16 ~ PN40 / 150LB / 10K
介质温度
-20 ~ +200°C
阀体材质
WCB、CF8、CF8M、CF3M等
驱动方式
电动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

电动四通球阀

电动四通球阀的分为双L型和双T型两种,用于介质换向、分流、合流作用。
四通换向球阀为X型垂直通道的球阀,它的特点是球体的两条通道为X型布置,四个通道口径均布于球体赤道圆周截面上,当球体沿顺时针旋转90°时,能使相近的两个通道实现两两相通。
电动四通球阀被应用于石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭等行业。

产品特色

01

防静电结构

在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全

02

防火结构

阀座可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封

03

流体阻力小

球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小

04

密封副形式多样

根据不同工况可选用软密封、硬密封、防火阀座等结构

05

阀座密封性能好

采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大

06

阀杆密封可靠

由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大

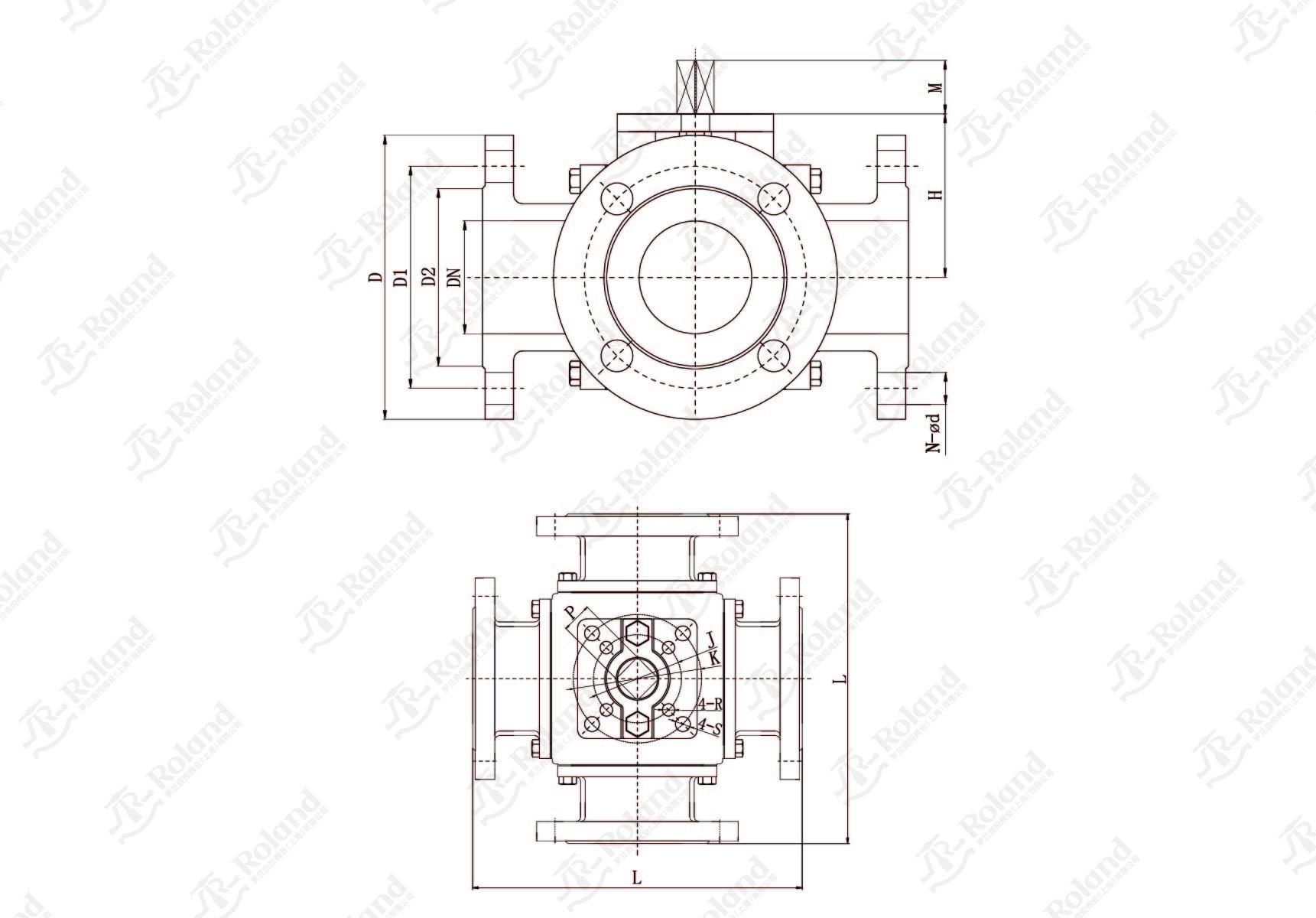

安装尺寸

SIZELD2D1DN-∅ dMHJKPRS
DN151504565954-∅ 14135842501167
DN2016058751054-∅ 14166150701479
DN2518068851154-∅ 14167250701479
DN32200781001404-∅ 18168150701479
DN40220881101504-∅ 18191037010217911
DN502401021251654-∅ 18191137010217911
DN652601221451858-∅ 18191207010217911
DN802801381602008-∅ 1824162125140221418
DN1003201581802208-∅ 1824184125140221418
DN1253801882102508-∅ 1829215140165271822
DN1504402122402858-∅ 2229250140165271822
DN20055026829534012-∅ 2238334
16536
22
