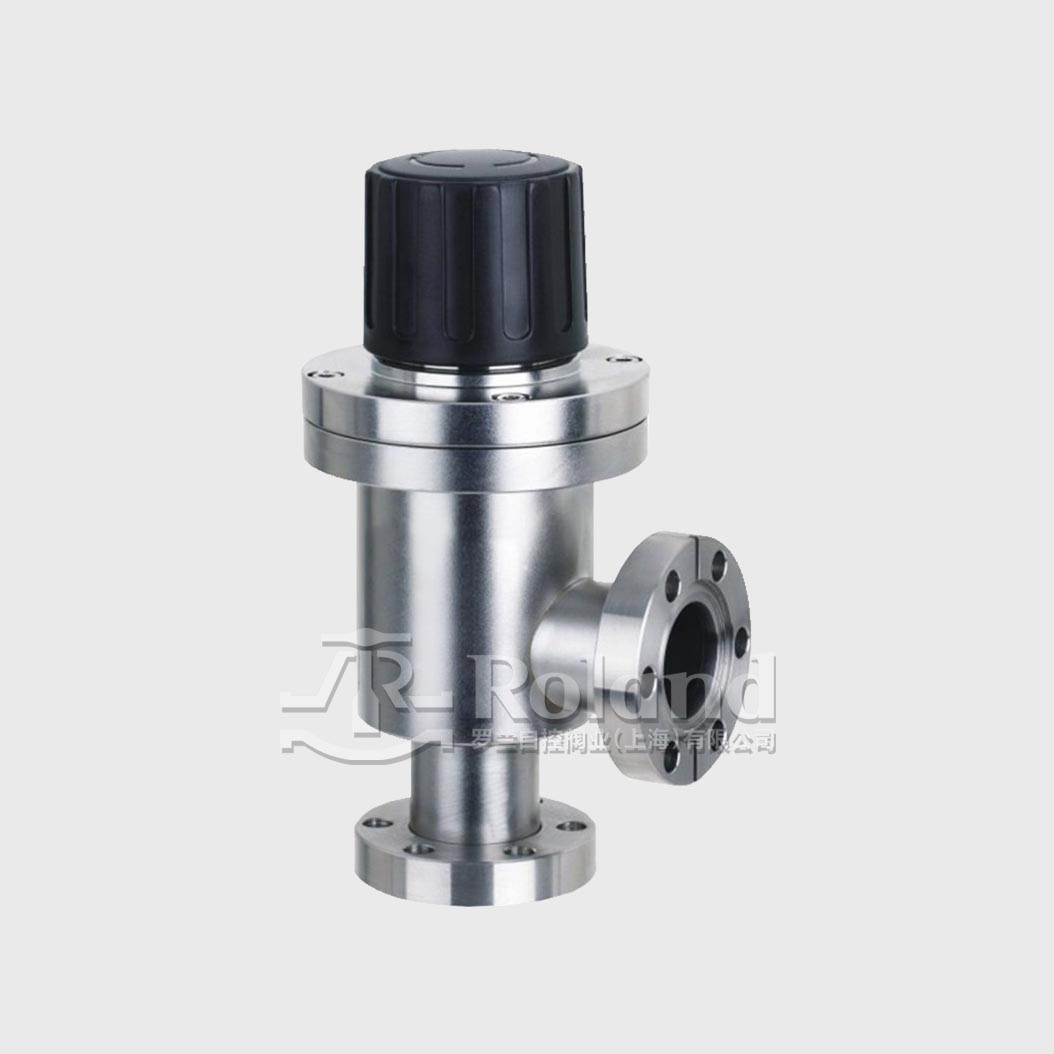

GD-J(b)/CF型手动超高真空法兰挡板阀
产品系列
GD-J(b)/CF
密封材质
FPM
公称通径
DN15 ~ DN50
连接方式
法兰
公称压力
10^5 ~ 1.3X10^-6Pa
介质温度
FPM：-29°C ~ 180°C
阀体材质
WCB / 304 / 316
驱动方式
手动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

GD-J(b)/CF型手动超高真空法兰挡板阀

高真空管路中的启闭机构，阀门轴封为波纹管密封，阀门手轮上有开关标识，以人工转动手轮为动力通过螺纹传动实行阀板开启和关闭。
手动高真空挡板阀是用于真空系统中，开启或切断气流的真空阀门。
适用的工作介质为空气及非腐蚀性气体。
广泛应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。

产品特色

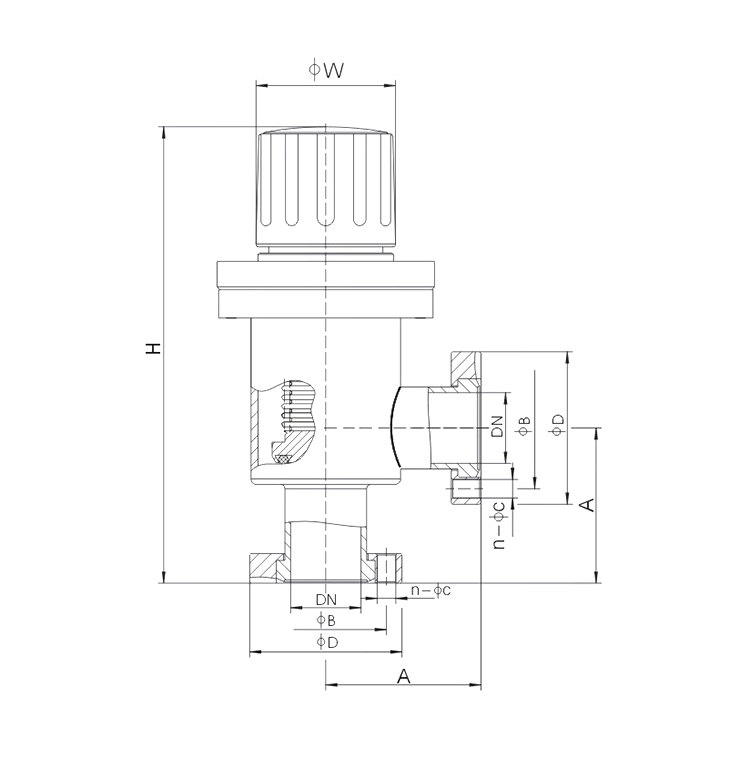

安装尺寸

型号DNΦDΦBΦWHAn-Φc
GD-J16(b)/CF16342736125406-Φ4.3
GD-J25(b)/CF25544350165586-Φ6.6
GD-J35(b)/CF357058.756185636-Φ6.6
GD-J50(b)/CF508672.456235808-Φ8.4
