您所在的位置： 首页 > 阀门中心 >GDQ-J/KF型气动高真空快卸法兰挡板阀

简介 概述 特色 尺寸

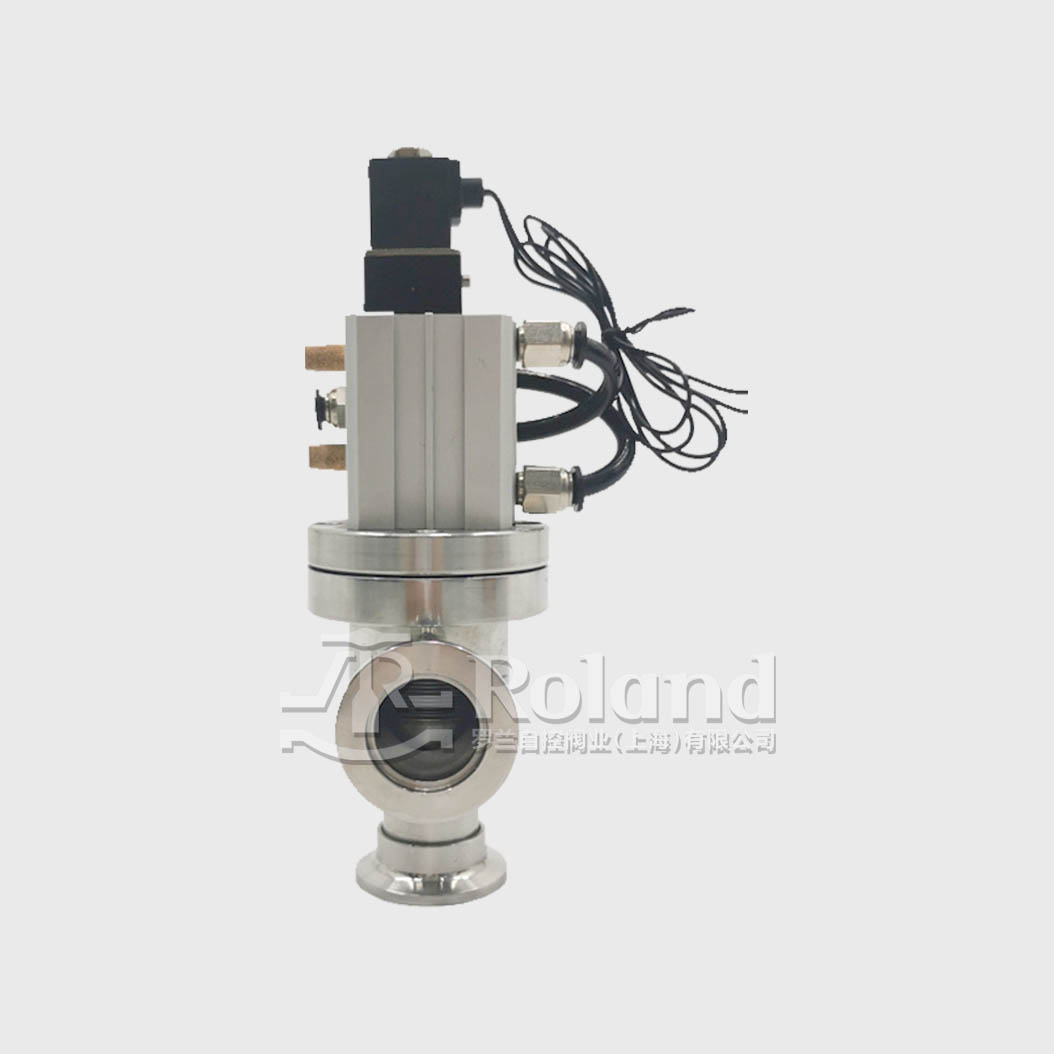

GDQ-J/KF型气动高真空快卸法兰挡板阀
产品系列
GDQ-J/KF
密封材质
FPM
公称通径
DN10 ~ DN50
连接方式
卡箍
公称压力
10^5 ~ 1.3X10^-5Pa
介质温度
FPM：-29°C ~ 180°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

GDQ-J/KF型气动高真空快卸法兰挡板阀

GDQ-J/KF型气动高真空挡板阀采用氟橡胶轴封密封，是用于真空系统中开启或切断气流的真空阀门。
阀门以压缩空气为动力。通过气缸执行，电磁换向阀改变气路方向带动阀杆上下运动，达到阀板开启或关闭的目的。
阀门具有常开和常闭功能，可选配磁性开关信号控制和防爆电磁阀装置。
适用的工作介质为空气及非腐蚀性气体。
广泛应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。

产品特色

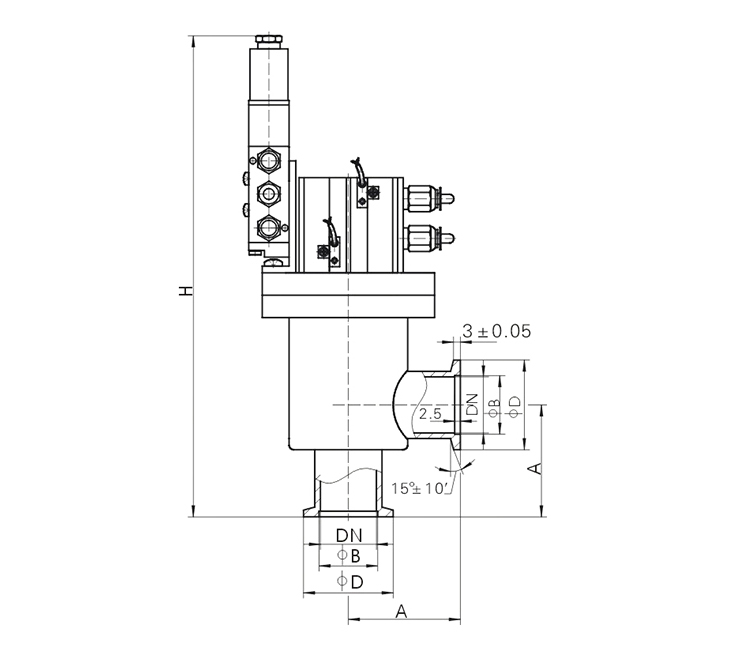

安装尺寸

型号DNΦDΦBHA
GDQ-J10/KF103012.218530
GDQ-J16/KF163017.219540
GDQ-J25/KF254026.221550
GDQ-J32/KF325541.222558
GDQ-J40/KF405541.224065
GDQ-J50/KF507552.224570
