您所在的位置： 首页 > 产品中心 >GDQ-J(b)/CF型气动超高真空法兰挡板阀

简介 概述 特色 尺寸

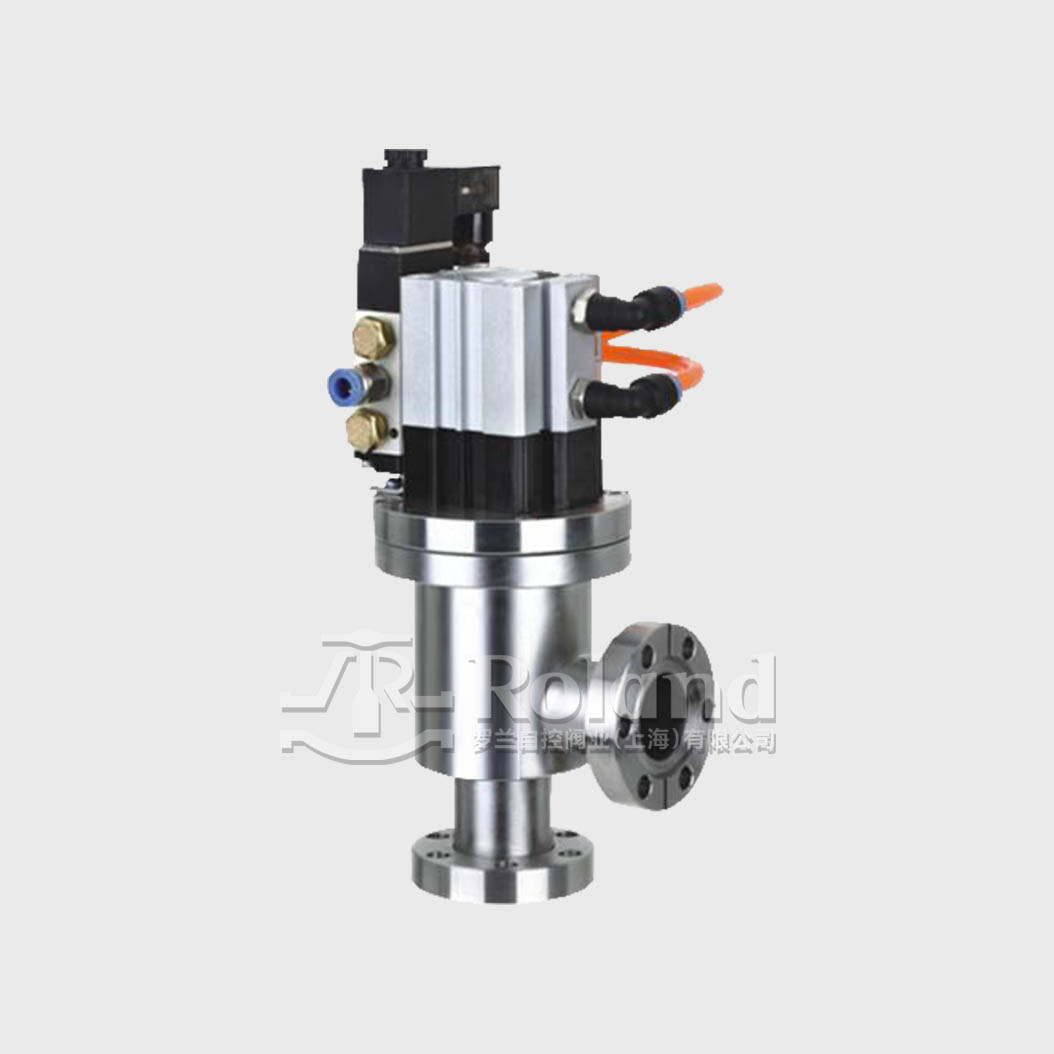

GDQ-J(b)/CF型气动超高真空法兰挡板阀
产品系列
GDQ-J(b)/CF
密封材质
FPM
公称通径
DN16 ~ DN50
连接方式
法兰
公称压力
10^5 ~ 1.3X10^-5Pa
介质温度
FPM：-29°C ~ 180°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

GDQ-J(b)/CF型气动超高真空法兰挡板阀

GDQ-J(b)/CF型气动超髙真空挡板阀轴封为波纹管密封。
该阀以压缩空气为动力，通过电磁换向阀改变气路方向，在失去电源或压缩空气时，阀门将依靠弹簧力自动关闭，达到在真空系统中接通或切断气流的目的。
阀门具有常开和常闭功能，可选配磁性开关信号控制和防爆电磁阀装置。
适用的工作介质为空气、水蒸气、腐蚀性气体。
广泛应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。

产品特色

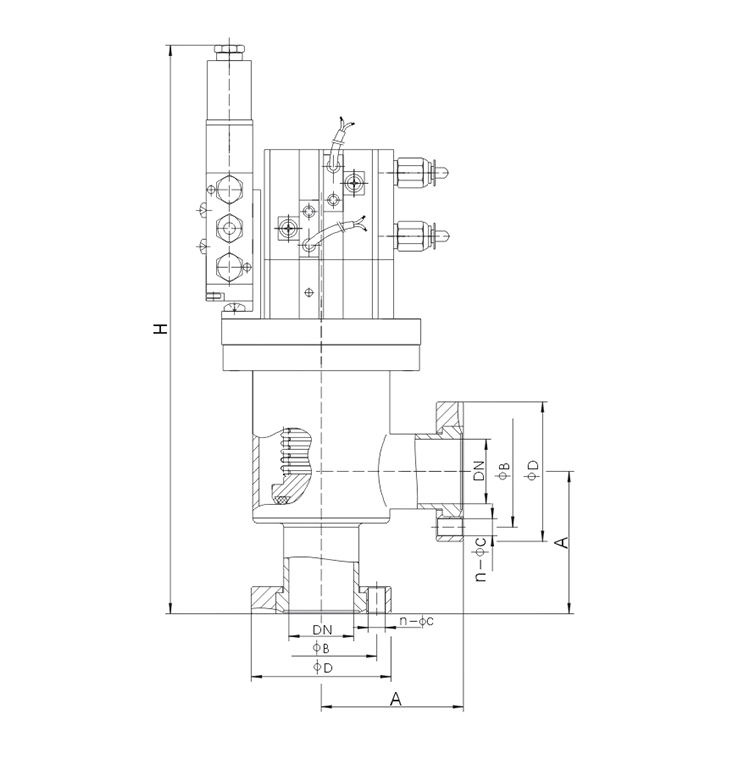

安装尺寸

型号DNΦDΦBHAn-Φc
GDQ-J16(b)/CF163427195406-Φ4.3
GDQ-J25(b)/CF255443225586-Φ6.6
GDQ-J35(b)/CF357058.7235636-Φ6.6
GDQ-J50(b)/CF508672.4260808-Φ8.4
