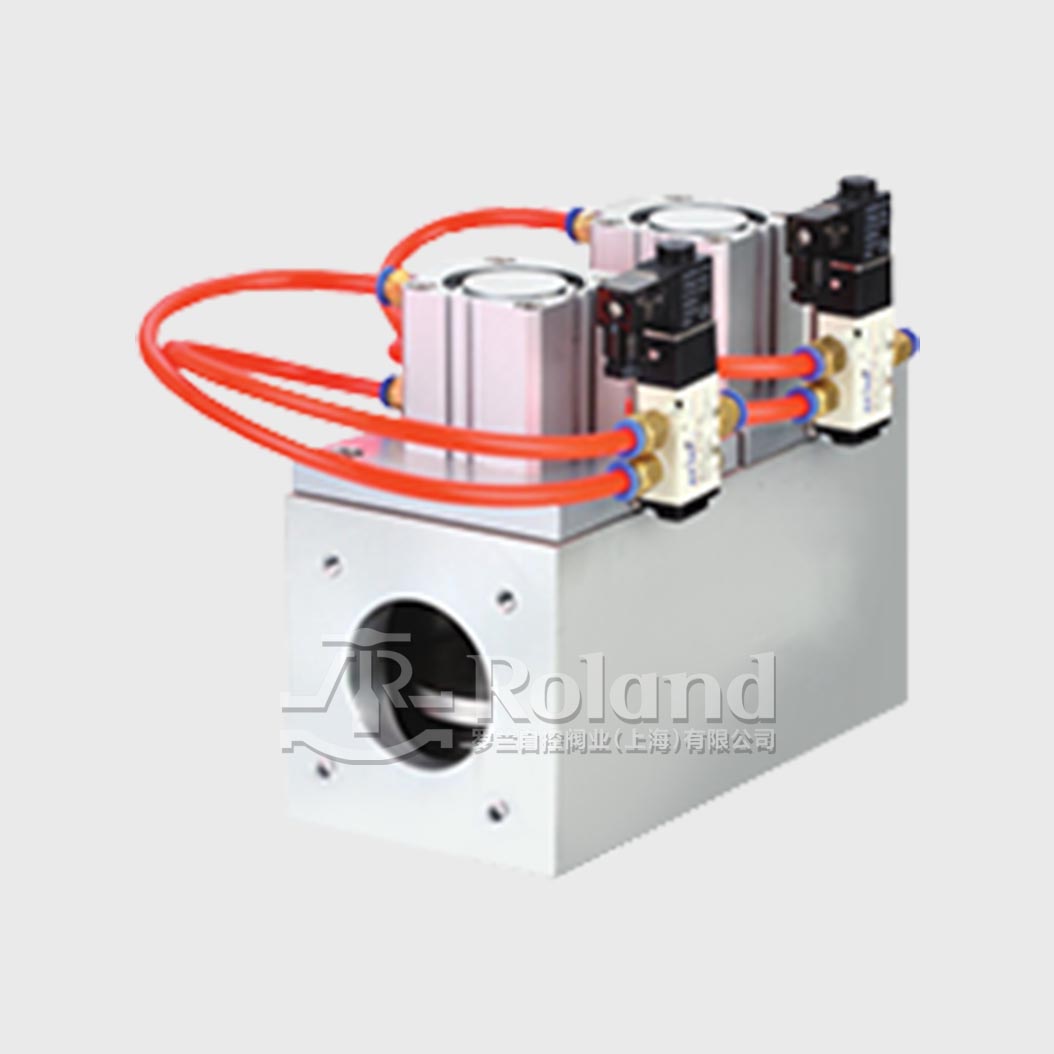

气动高真空三通式挡板阀
产品系列
GDQ-JS
密封材质
NBR / FPM
公称通径
DN10 ~ DN40
连接方式
法兰
公称压力
10^5 ~ 1.3X10^-6Pa
介质温度
NBR：-29°C ~ 80°C / FPM：-29°C ~ 180°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

气动高真空三通式挡板阀

三通式气动高真空挡板阀是用压缩空气为动力，通过控制气动元件来改变气流方向，
双路接口，气缸驱动使挡板阀作启闭运动，用于接通或切断真空管路中的气流。
阀门具有常开和常闭功能，可选配磁性开关信号控制和防爆电磁阀及气源处理元件装置。
适用的工作介质为空气及非腐蚀性气体。
广泛应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。

产品特色

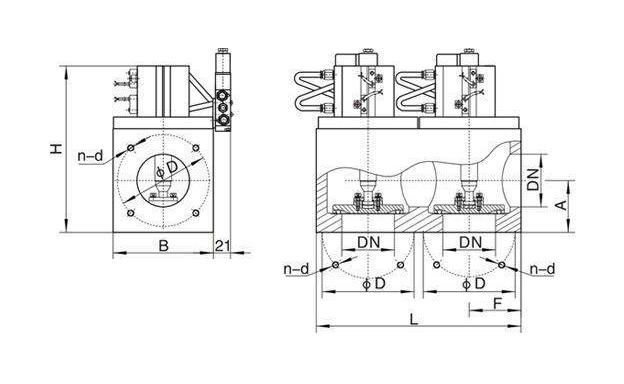

安装尺寸

型号DNΦDLHBA/Fn-d
GDQ-JS3030701781588842/444-M6
GDQ-JS4040701781588842/444-M6
GDQ-JS50509020019910055/504-M8
GDQ-JS636311024519912062/624-M8
