轴封结构分为：GDQ-J(S)型-橡胶密封、GDQ-J(S)(b)型波纹管密封
阀门结构分为：GDQ-J(b)直角式、GDQ-(S)(b)带预抽口的三通型式
气动高真空挡板阀是用于真空系统中，开启或切断气流的真空阀门。
阀门以压缩空气为动力。通过气缸执行，电磁换向阀改变气路方向带动阀杆上下运动，达到阀板开启或关闭的目的。
阀门具有常开和常闭功能，可选配磁性开关信号控制和防爆电磁阀及气源处理元件装置。
适用的工作介质为空气及非腐蚀性气体。

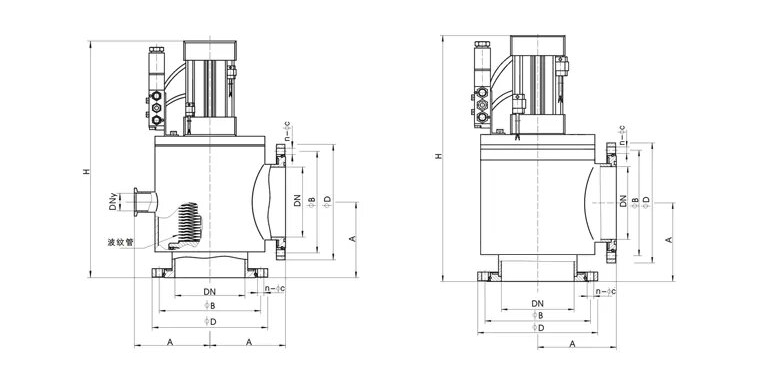

直角式
| 型号 | DN | ΦD | ΦB | H | A | n-Φc |
| GDQ-J50(b) | 50 | 110 | 90 | 245 | 70 | 4-Φ9 |
| GDQ-J63(b) | 63 | 130 | 110 | 275 | 88 | 4-Φ9 |
| GDQ-J80(b) | 80 | 145 | 125 | 325 | 98 | 8-Φ9 |
| GDQ-J100(b) | 100 | 165 | 145 | 355 | 108 | 8-Φ9 |
| GDQ-J125(b) | 125 | 200 | 175 | 425 | 128 | 8-Φ11 |
波纹管
| 型号 | DN | ΦD | ΦB | H | A | n-Φc | DNy预袖口 |
| GDQ-J(S)150(b) | 150 | 220 | 195 | 485 | 138 | 8-Φ11 | DN40(GB/T4982-2003) |
| GDQ-J(S)160(b) | 160 | 225 | 200 | 485 | 138 | 8-Φ11 | DN40(GB/T4982-2003) |
| GDQ-J(S)200(b) | 200 | 285 | 260 | 620 | 200 | 12-Φ11 | DN50(GB/T6070-2007) |
| GDQ-J(S)250(b) | 250 | 335 | 310 | 665 | 208 | 12-Φ11 | DN63(GB/T6070-2007) |
| GDQ-J(S)300(b) | 300 | 380 | 350 | 825 | 250 | 8-Φ14 | DN80(GB/T6070-2007) |
| GDQ-J(S)320(b) | 320 | 425 | 395 | 830 | 250 | 12-Φ14 | DN80(GB/T6070-2007) |
| GDQ-J(S)400(b) | 400 | 510 | 480 | 1065 | 330 | 16-Φ14 | DN100(GB/T6070-2007) |
| GDQ-J(S)500(b) | 500 | 610 | 580 | 1170 | 360 | 16-Φ14 | DN125(GB/T6070-2007) |
| GDQ-J(S)600(b) | 600 | 710 | 670 | 1562 | 450 | 12-Φ14 | DN160(GB/T6070-2007) |
| GDQ-J(S)630(b) | 630 | 750 | 720 | 1562 | 450 | 20-Φ14 | DN160(GB/T6070-2007) |
| GDQ-J(S)800(b) | 800 | 920 | 890 | 1900 | 200 | 24-Φ14 | DN200(GB/T6070-2007) |
