气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，通过传动杆推（拉）动连杆机构，
驱动阀板沿轴向运动，实现阀板开启或关闭，从而达到在超真空系统中接通或切断气流的目的。
广泛应用于超高真空设备中，适用的工作介质为洁净的空气及非腐蚀性气体。
采用多摆杆均匀分布支撑结构，阀门开启冲击振动小，噪声低；反向带支撑运动机构，在反向压力下实现密封
不锈钢内焊，密封性好，体积小，重量轻外形美观，阀门移动采用双导轨轴承滚轮机构，运动平稳
真空插板阀具有流导大，密封性能好，放气率低，体积小，结构紧凑、合理，操作方便，安装位置可任意选择等一系列优点

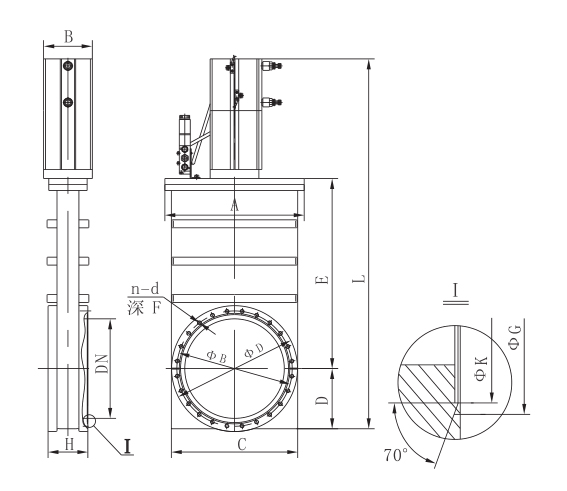

| 型号 | DN | A | B | C | D | E | H | L | ΦD | ΦB | ΦG | ΦK | n-d | F |
| CCQ-63 | 63 | 130 | 64 | 110 | 54 | 170 | 66 | 368 | 114 | 92.2 | 82.4 | 77 | 8-M8 | 12 |
| CCQ-80 | 80 | 166 | 77 | 140 | 61 | 210 | 70 | 450 | 130 | 110 | 99 | 93 | 16-M8 | 12 |
| CCQ-100 | 100 | 186 | 77 | 160 | 72 | 230 | 70 | 490 | 152 | 130.3 | 120.6 | 115 | 16-M8 | 12 |
| CCQ-150 | 150 | 234 | 78 | 207 | 96 | 307 | 78 | 626 | 202 | 181 | 171.4 | 166 | 20-M8 | 15 |
| CCQ-200 | 200 | 280 | 98 | 254 | 121 | 382 | 80 | 750 | 253 | 231.8 | 222.1 | 217 | 24-M8 | 15 |
| CCQ-250 | 250 | 342 | 117 | 312 | 148 | 462 | 92 | 812 | 305 | 284 | 273.1 | 267 | 32-M8 | 15 |
| CCQ-320 | 300 | 449 | 117 | 425 | 212 | 670 | 130 | 1200 | 425 | 338.1 | 326.4 | 320 | 32-M10 | 18 |
| CCQ-400 | 400 | 536 | 117 | 512 | 256 | 810 | 130 | 1394 | 512 | 437.9 | 424.4 | 419 | 40-M12 | 18 |
