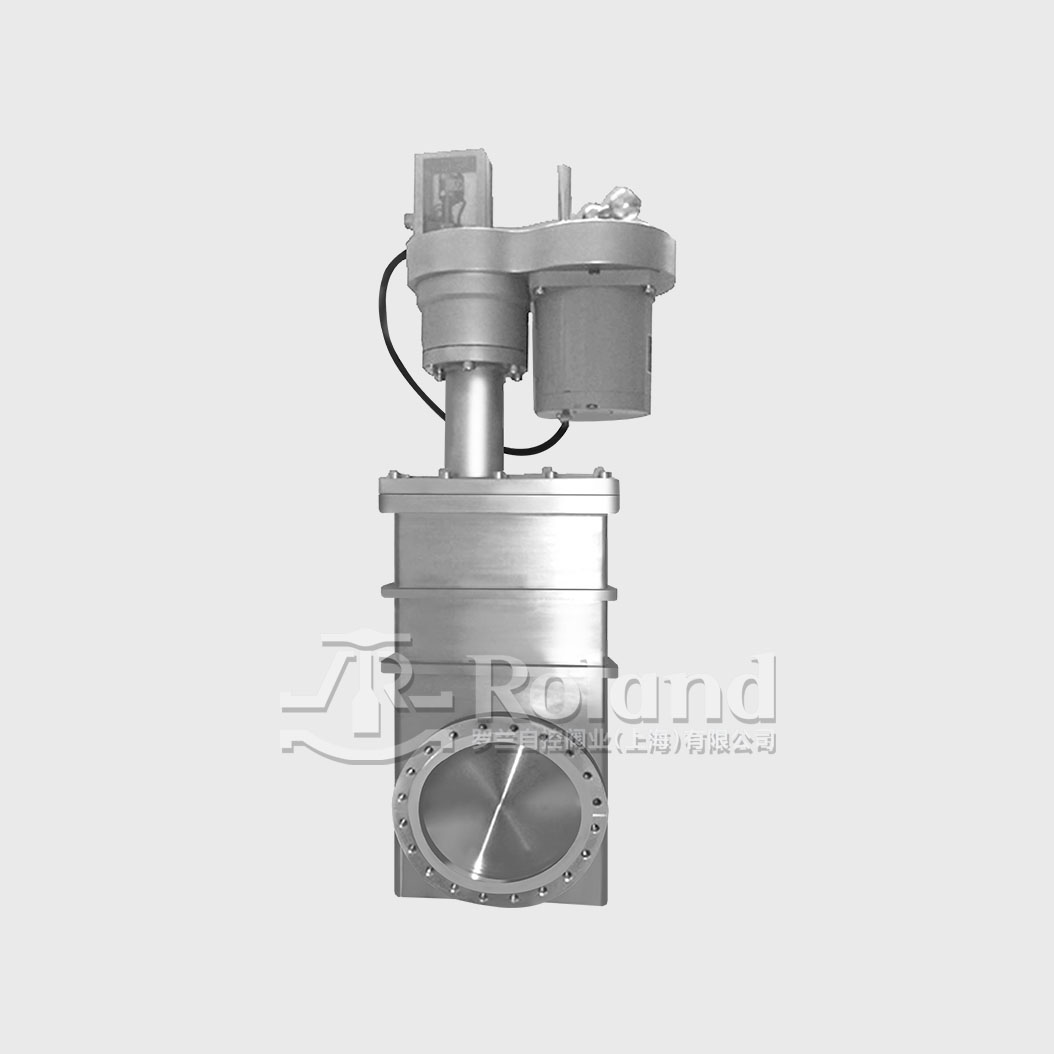

电动超高真空插板阀是用电动执行机构为动力,通过远程控制箱控制电机旋转方向,通过传动杆推(拉)动连杆机构,
驱动阀板沿轴向运动,实现阀板开启或关闭,从而达到在超真空系统中接通或切断气流的目的。
广泛应用于超高真空设备中,适用的工作介质为洁净的空气及非腐蚀性气体。
采用多摆杆均匀分布支撑结构,阀门开启冲击振动小,噪声低;反向带支撑运动机构,在反向压力下实现密封
不锈钢内焊,密封性好,体积小,重量轻外形美观,阀门移动采用双导轨轴承滚轮机构,运动平稳
真空插板阀具有流导大,密封性能好,放气率低,体积小,结构紧凑、合理,操作方便,安装位置可任意选择等一系列优点

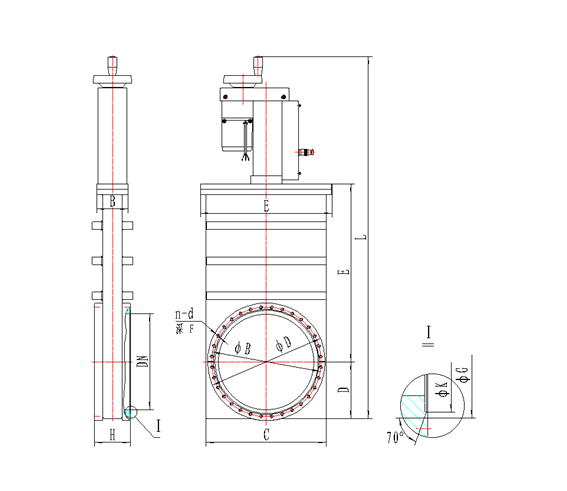

型号 | DN | H | C | D | B | L | n-d |
CCD-63 | 63 | 65 | 105 | 114 | 92.1 | 566 | 8-M8 |
CCD-80 | 80 | 65 | 130 | 130 | 110 | 603 | 16-M8 |
CCD-100 | 100 | 70 | 150 | 150 | 130.2 | 653 | 16-M8 |
CCD-150 | 150 | 70 | 202 | 202 | 181 | 771 | 20-M8 |
CCD-200 | 200 | 80 | 251 | 253 | 231.8 | 889 | 24-M8 |
CCD-250 | 250 | 85 | 300 | 314 | 288 | 1127 | 24-M10 |
CCD-300 | 300 | 85 | 352 | 365 | 338 | 1197 | 32-M10 |
CCD-320 | 320 | 85 | 372 | 385 | 357 | 1197 | 36-M10 |
CCD-400 | 400 | 110 | 456 | 497 | 450 | 1666 | 36-M12 |
