您所在的位置： 首页 > 产品中心 >手动高真空活套法兰球阀

简介 概述 特色 尺寸
手动高真空活套法兰球阀
产品系列
GU
密封材质
NBR / FPM / PTFE / PPL
公称通径
DN10 ~ DN100
连接方式
法兰
公称压力
0.6X10^-6 ~ 1.3X10^-4Pa
介质温度
NBR：-29°C ~ 80°C / FPM：-29°C ~ 180°C / PTFE：-29°C ~ 150°C / PPL：-29°C ~ 250°C /
阀体材质
304 / 316 / 316L
驱动方式
手动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

手动高真空活套法兰球阀

手动真空球阀是应用在真空系统中（又能适用一定的压力下）开启或切断气流的高真空球阀。
本阀门结构紧凑、美观，密封座补偿设计。有自动补偿密封座磨损功能，启闭力矩小，寿命长等优点。
适用的介质为带酸、碱性的各类气体或液体。
广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

产品特色

01

正负压通用

可在高真空状态下正常工作，也能应用于低压的系统中，达到正负压同用的优点

02

有擦拭性

由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中

03

容易维护

球阀整体结构比较简单，所以在日常维护的过程中也比较方便，能够有效避免各类的隐患，不容易出现腐蚀现象

04

防腐蚀

在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀

05

流阻小

流体阻力小，全通径的球阀基本没有流阻

06

密封性可靠

拥有两个不一样的密封面，主要是塑料的材质可以达到完全密封的效果，密封性能很是出色

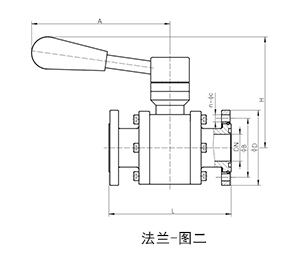

安装尺寸

型号DNΦDΦBHALn-Φc
GU-10F10554052105844-Φ6.6
GU-16F16604564130844-Φ6.6
GU-25F257055831651144-Φ6.6
GU-32F329070891651404-Φ9
GU-40F40100801001901604-Φ9
GU-50F50110901251901704-Φ9
GU-63F631301101502501954-Φ9
GU-80F801451251612502208-Φ9
GU-100F1001651451802802808-Φ9
