气动真空球阀是适用于真空系统中接通或切断管路的介质流。
该阀以压缩空气为动力,通过控制气动元件来改变气路方向,执行气缸推动使球阀做启闭运动。
适用的工作介质为带酸、碱性的气体或液体。
可选配反馈信号装置及电气阀门定位器。
广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
球阀整体结构比较简单,所以在日常维护的过程中也比较方便,能够有效避免各类的隐患,不容易出现腐蚀现象
由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中
在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀
拥有两个不一样的密封面,主要是塑料的材质可以达到完全密封的效果,密封性能很是出色
可在高真空状态下正常工作,也能应用于低压的系统中,达到正负压同用的优点
气动真空球阀利用气源压力来控制阀门,驱动力矩小,可在短时间内快速启闭

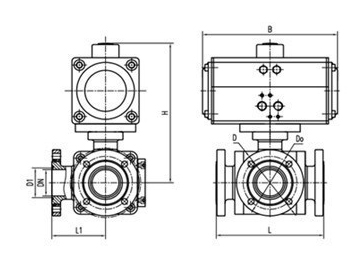

型号 | DN | D | Do | D1 | L | L1 | H | B | n-Φc |
GUQ-S16F | 16 | 60 | 45 | 20 | 120 | 60 | 165 | 185 | 4-Φ6.6 |
GUQ-S25F | 25 | 70 | 55 | 30 | 130 | 65 | 192 | 212 | 4-Φ6.6 |
GUQ-S40F | 40 | 85 | 70 | 45 | 160 | 80 | 242 | 268 | 4-Φ9 |
GUQ-S50F | 50 | 110 | 90 | 56 | 170 | 85 | 302 | 301 | 4-Φ9 |
