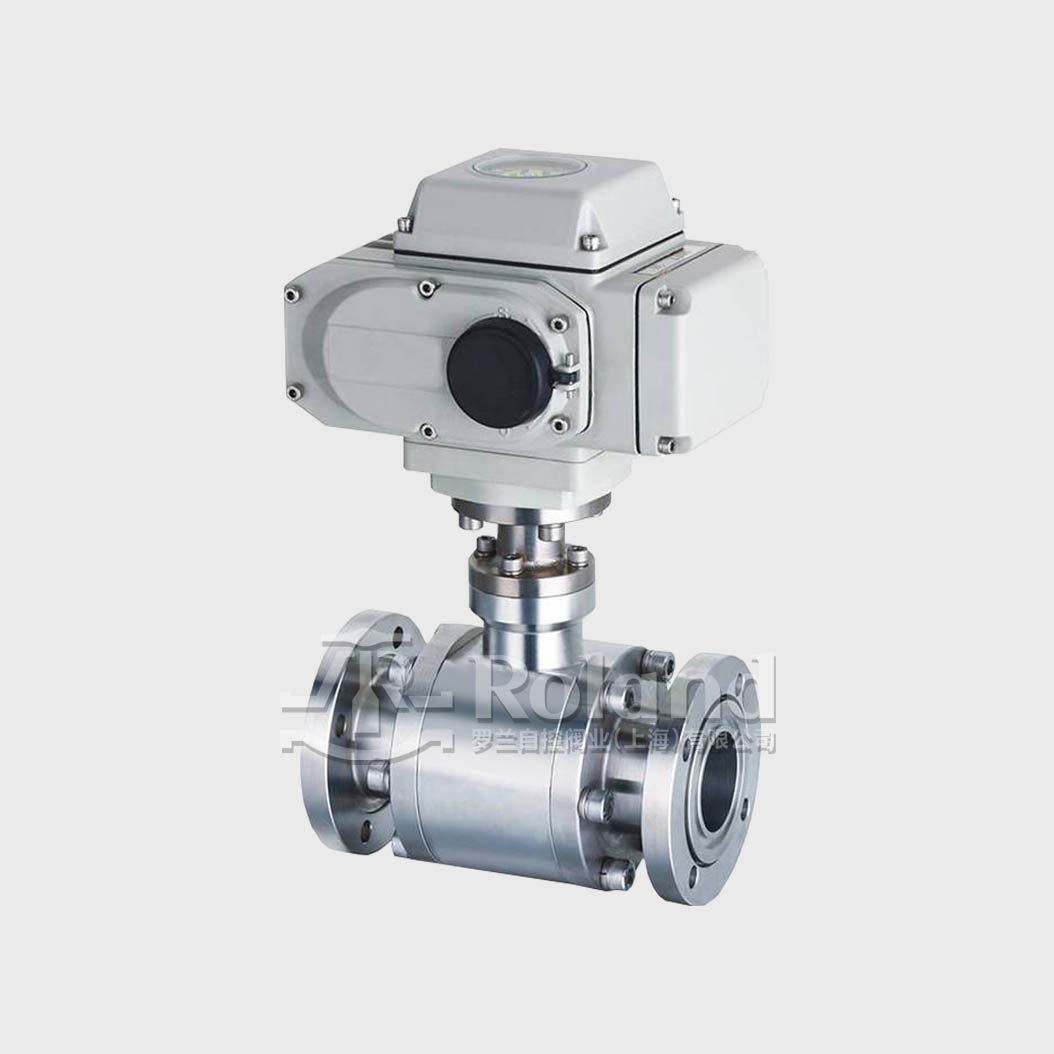

电动真空球阀是以电动驱动装置驱动阀杆带动球芯来执行启闭动作,来达到接通或切断真空系统管路中的介质流。
该阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或调节流量的控制。
适用的工作介质为带酸、碱性的气体或液体。
广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
可在高真空状态下正常工作,也能应用于低压的系统中,达到正负压同用的优点
由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中
在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀
流体阻力小,全通径的球阀基本没有流阻
操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制
拥有两个不一样的密封面,主要是塑料的材质可以达到完全密封的效果,密封性能很是出色
型号 | DN | D | Do | H | A | L | n-Φc |
GUD-10F | 10 | 55 | 40 | 153 | 157 | 84 | 4-Φ6.6 |
GUD-16F | 16 | 60 | 45 | 172 | 157 | 84 | 4-Φ6.6 |
GUD-25F | 25 | 70 | 55 | 187 | 157 | 114 | 4-Φ6.6 |
GUD-32F | 32 | 90 | 70 | 206 | 157 | 140 | 4-Φ9 |
GUD-40F | 40 | 100 | 80 | 212 | 157 | 160 | 4-Φ9 |
GUD-50F | 50 | 110 | 90 | 265 | 157 | 170 | 4-Φ9 |
GUD-63F | 63 | 130 | 110 | 305 | 207 | 195 | 4-Φ9 |
GUD-80F | 80 | 145 | 125 | 330 | 207 | 203 | 8-Φ9 |
GUD-100F | 100 | 165 | 145 | 350 | 207 | 280 | 8-Φ9 |
