手动真空蝶阀用于接通或切断真空管路中的气流。除了能用在真空状态下，也能用在低压状态下使用。
高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
广泛应用于乳制品、酒业、生物工程、食品、制药、饮料、化工、化妆品、新能源、真空铸造、真空镀膜行业和半导体行业。
真空蝶阀的蝶板与阀体间的间隙很大，有足够的膨胀空间，所以在使用过程中可以有效防止因为温度变化带来的热胀冷缩的情况，避免产生蝶板卡死的现象
结构紧凑、重量轻、便于安装、流阻小、流通量大、操作轻便、易于维修
高真空蝶阀具有高流导，管道安装紧凑，不占空间的优点
体内无连杆、螺栓等、工作可靠、使用寿命长，可以多工位安装，不受介质流向影响
阀板采用夹紧结构来夹紧阀板的密封圈，以达到更好的密封效果
密封系统采用的是金属封闭，虽然密封效果比不上弹性密封，但是使用寿命要比弹性密封长，而且具有耐高温的特性

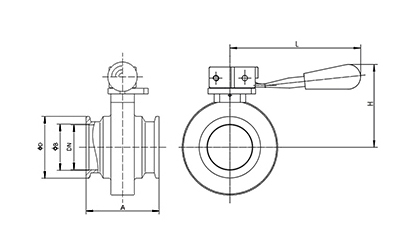

| 型号 | DN | D | Do | D1 | B | H | B1 | L | n-Φc |
| GI-32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-Φ7 |
| GI-40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-Φ7 |
| GI-50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-Φ9 |
| GI-65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-Φ9 |
| GI-80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-Φ9 |
| GI-100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-Φ12 |
| GI-150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-Φ12 |
| GI-200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-Φ12 |
| GI-250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-Φ14 |
| GI-300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-Φ14 |
| GI-400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-Φ18 |
