卫生级手动焊接蝶阀
产品系列
密封材质
VMQ / FPM / PTFE
公称通径
连接方式
对焊
公称压力
PN6 / PN10 / PN16
介质温度
VMQ：-29°C ~ 180°C / FPM：-29°C ~ 180°C / PTFE：-29°C ~ 150°C
阀体材质
304 / 316 / 316L
驱动方式
手动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

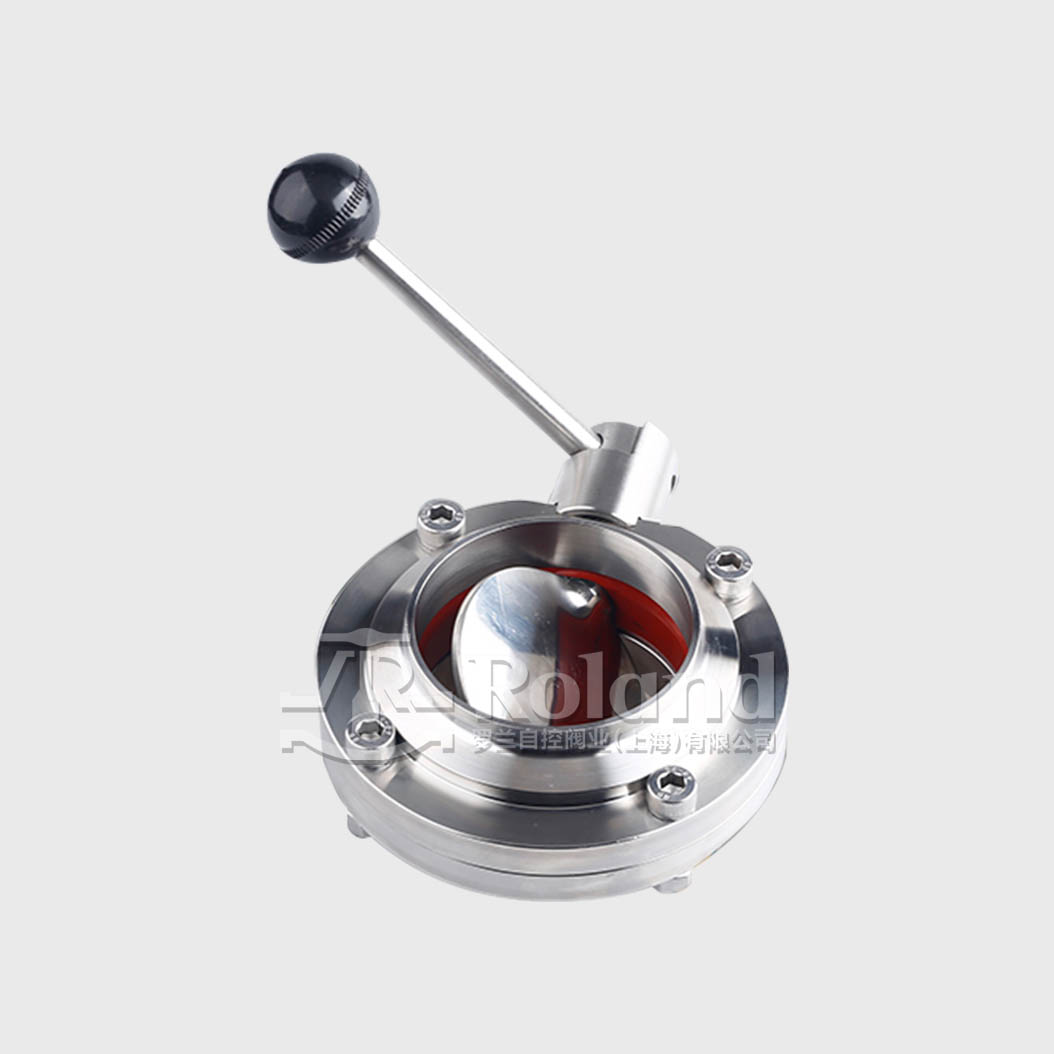

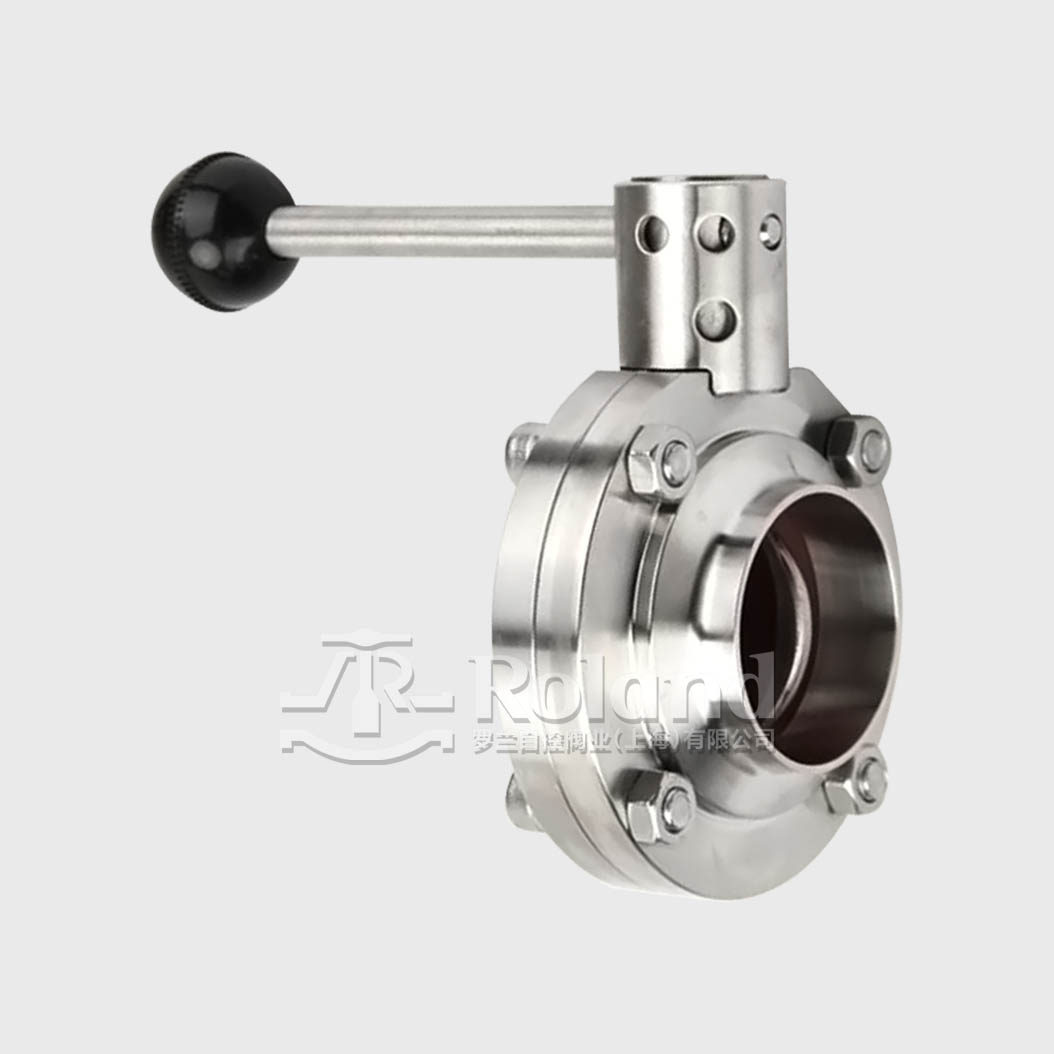

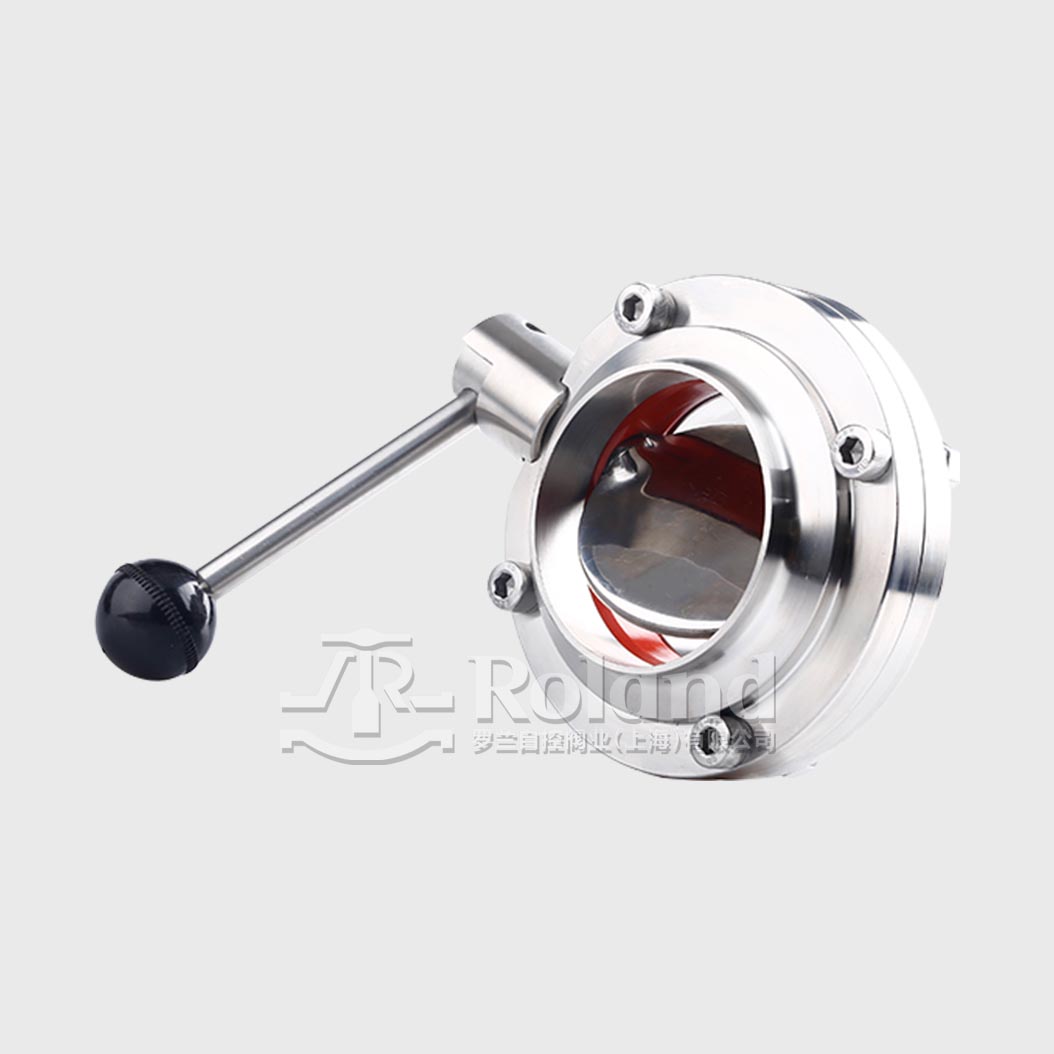

卫生级手动焊接蝶阀

卫生级焊接蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点。
用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
卫生级焊接蝶阀广泛应用于啤酒业、乳品业、制药业、饮料业、机械制造业及化工等领域。

产品特色

01

精工制造

造型轻巧美观，表面光亮而不粘尘，无毛刺扎手，流道内壁240Grit抛光，内部流道没有死角，易清洗

02

流体阻力小

阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚

03

容易维护

采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦

04

可擦拭性

阀板的运动带有擦拭性，因而焊接蝶阀可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质

05

优质钢材

钢件均采用不锈钢制作，橡胶采用食品橡胶，优质不锈钢材质，在潮湿环境下不易生锈，耐腐蚀性能好

06

持久耐用

不锈钢材质硬度高，持久更耐用，使用寿命长久，经过严密的强度和密封试验，保证质量

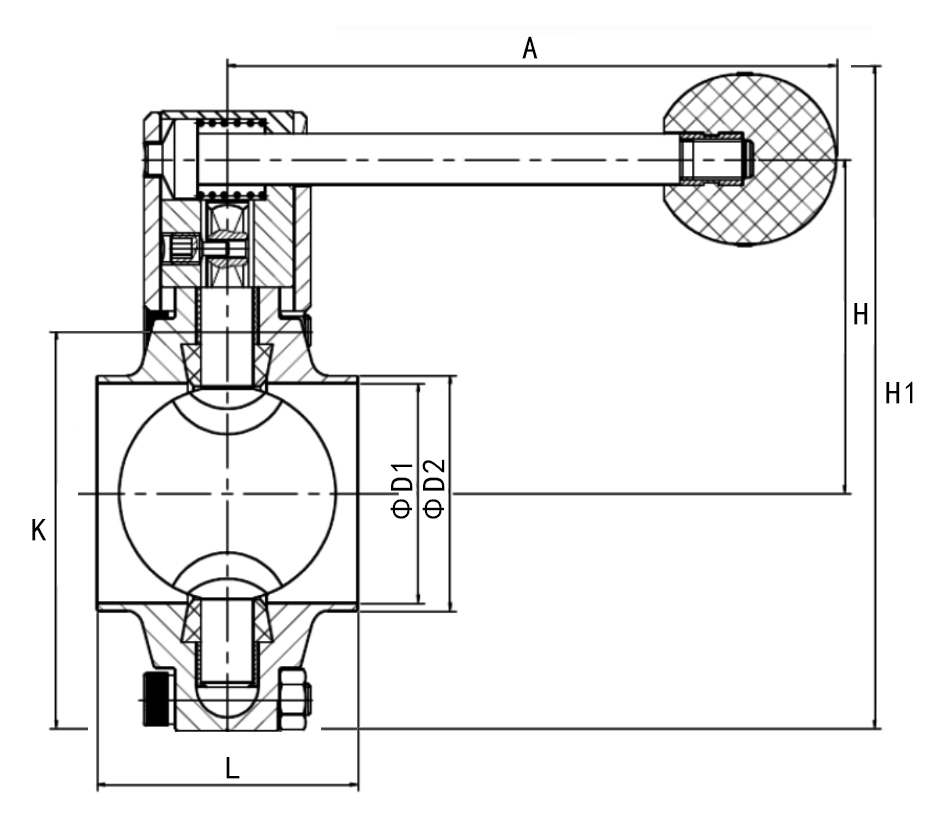

安装尺寸

规格H1KΦD1ΦD2ALHKG
Φ1910678161913352671.043
Φ2510678222513352670.995
Φ3210978293213352670.971
Φ3811686353813352701.103
Φ4512088414513352741.141
Φ51129100485113352791.339
Φ57130100485713352801.380
Φ63142110596313754871.643
Φ76154124727613756921.913
Φ891691398589160581012.319
Φ10218114197102160601012.752
Φ108186154102108160601072.752
