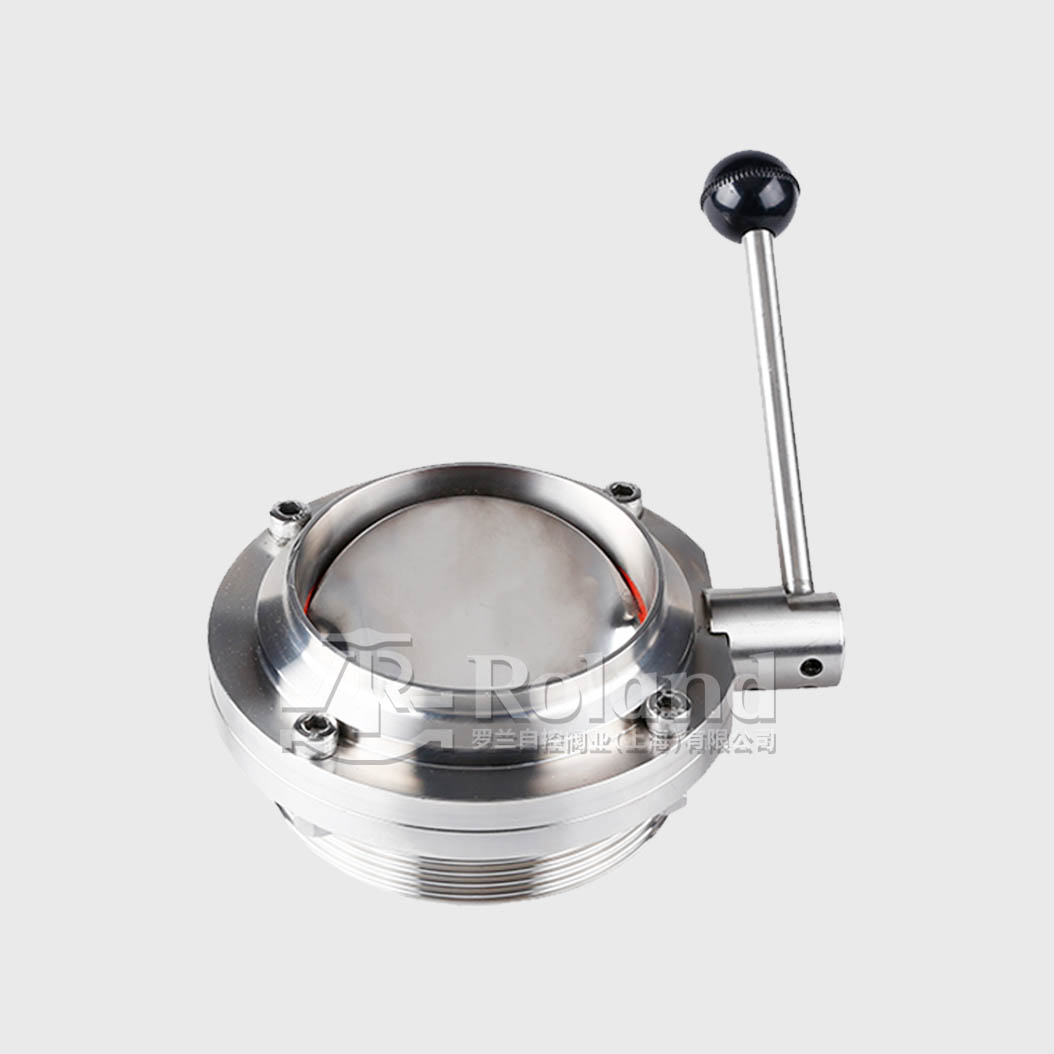

卫生级手动螺纹蝶阀属中线软密封蝶阀,其密封原理为阀板加工时保证其密封面具有合适的表面粗造度值,合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。
阀门关闭时,通过阀板的转动,阀板的外圆密封面挤压合成橡胶阀座,使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。
卫生级螺纹蝶阀广泛应用于啤酒业、乳品业、制药业、饮料业、机械制造业及化工等领域。
焊接-SMS
规格 | 螺纹接口 | 焊接接口 |
Φ19 | 31.5 | 19 |
Φ25 | 39.5 | 25 |
Φ32 | 47.5 | 32 |
Φ38 | 59.5 | 38 |
Φ45 | 59.5 | 45 |
Φ51 | 69.5 | 51 |
Φ57 | 69.5 | 57 |
Φ63 | 84.5 | 63 |
Φ76 | 97.5 | 76 |
Φ89 | 109.5 | 89 |
Φ102 | 123.5 | 102 |
Φ108 | 131.5 | 108 |
焊接-T型
规格 | 螺纹接口 | 焊接接口 |
Φ19 | 34.5 | 19 |
Φ25 | 39.5 | 25 |
Φ32 | 45.5 | 32 |
Φ38 | 54.5 | 38 |
Φ45 | 59.5 | 45 |
Φ51 | 64.5 | 51 |
Φ57 | 69.5 | 57 |
Φ63 | 79.5 | 63 |
Φ76 | 89.5 | 76 |
Φ89 | 99.5 | 89 |
Φ102 | 119.5 | 102 |
Φ108 | — | 108 |
