气动对夹V型调节球阀
公称通径
DN25 ~ DN250
密封材质
PTFE / PPL / 硬密封
公称压力
PN10 ~ PN64 / CL150 ~ CL600
连接方式
对夹
适用介质
含纤维质、聚合物、高粘度、颗粒物、结晶体、料浆类的流体
适用温度
软密封:≤250°C / 硬密封:≤350°C
阀体材质
WCB / 304 / 316
驱动方式
气动
产品简介
罗兰气动对夹V型调节球阀结合了V型切口球阀的精准流量调节能力与气动执行器的快速响应性,专为实现精确流体控制而设计。通过对夹连接方式,该球阀便于安装于各种工业管道系统,特别适用于需要高精度流量控制的场景,如化工、水处理、食品加工和制药行业。
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

产品特色

01

阀体采用优质的钢材精密铸造或锻造,结构紧凑、外观美观,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性。

02

球阀是流体阻力最小的阀门,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。

03

在工业管道中应用广泛,具有结构简单、密封性好、阻力小、流量大等优点,适用于高温、高压、强腐蚀性介质的流量控制。

04

独特的V型阀芯设计,使阀门具有近似等百分比的流量特性的同时具有精确的控制性能,采用上下双轴承固定,具有极高的回转精度和转动稳定性。另外还有全球形阀芯的V型球阀,其更适合高压工况,可以有效减小高压差时球芯的变形。

05

切断能力强,V型阀芯和密封座在运动中产生很大的剪切力和擦拭性能,对含纤维的介质具有切断作用,对含固体颗粒的介质具有自洁功能。

06

可根据不同的工况提供不同角度的V型球,球体上的V形槽与阀座上的V形孔相对应,使得流体通过阀门时形成一个较为平滑的流线,减少了流体的湍流和压力损失,提高了流量的控制精度。满足不同流量下的调节精度控制,起到更好的节流和控制流量的功能。

07

采用可拆卸的密封座盖设计,使安装维护更方便快捷,同时采用预警力弹簧,使密封座与阀芯紧密接触,保证密封的可靠性,并对在长期使用中的密封副磨损起到自动补偿作用。

08

小巧轻便,比普通O型球阀的操作扭矩更小,阀座和阀芯可采用喷焊硬质合金或碳化钨来满足不同工况的需求。

09

采用可拆卸的密封座盖设计,使安装维护更方便快捷,同时采用预警力弹簧,使密封座与阀芯紧密接触,保证密封的可靠性,并对在长期使用中的密封副磨损起到自动补偿作用。

10

阀体一体化设计,阀球与阀杆一体式金属嵌件外包氟塑料工艺制造,杜绝由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性,有效避免了普通阀门因中部法兰连接而可能造成的泄漏,并具有耐腐蚀性好、密封性好、启闭灵活、快速的特点。

11

特殊的无阀盖式设计,使阀座与阀体之间无死角,介质不易积存,固体颗粒介质不会产生卡死现象。

12

采用特殊模压工艺,将衬里材料衬于阀门壳体内壁,能耐强酸、强碱介质的腐蚀。并使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

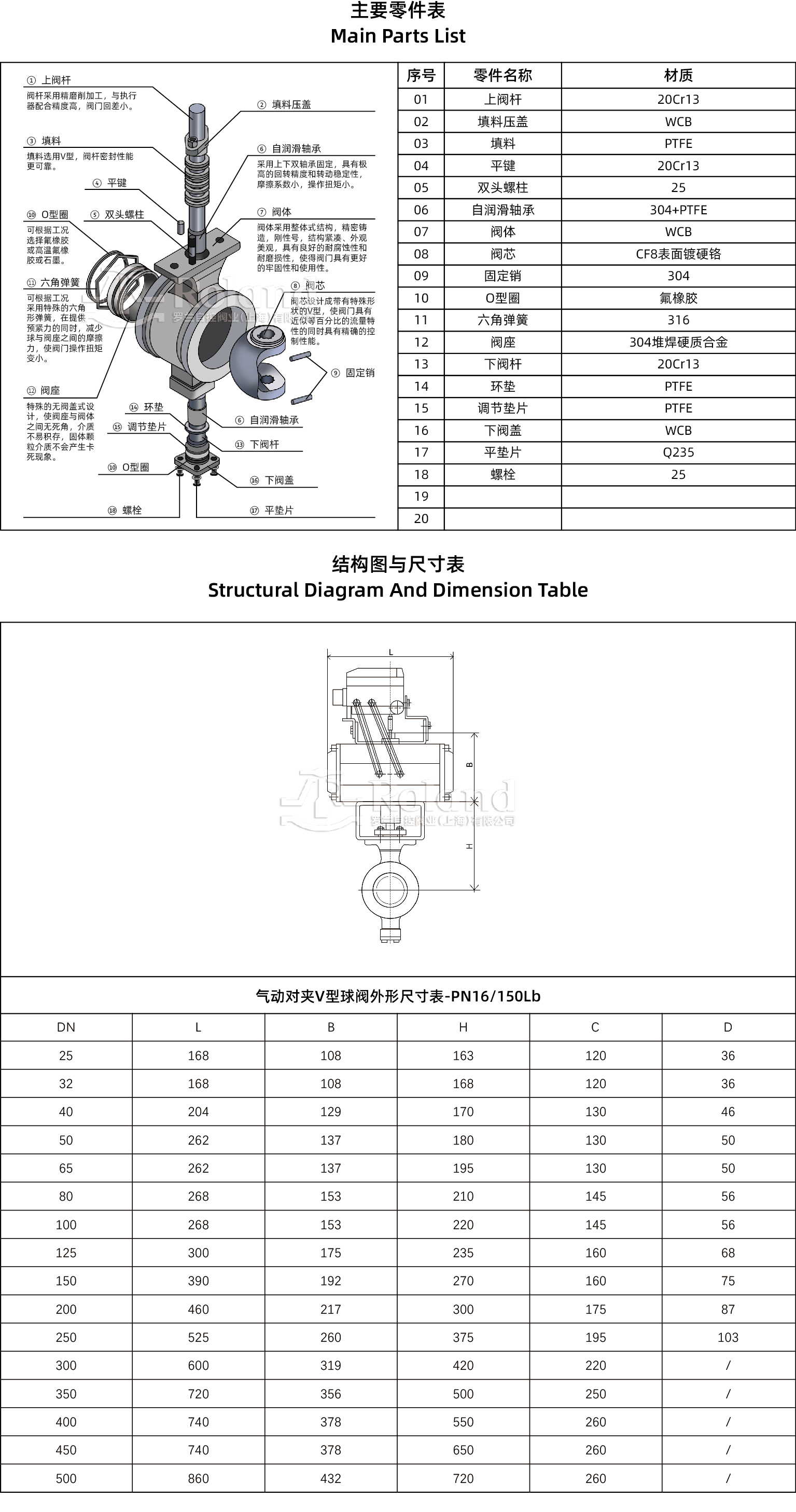

产品详情
