QY系列单向密封刀闸阀
产品系列
QY
密封材质
NBR / EPDM / PTFE
公称通径
连接方式
对夹
公称压力
DN50~DN150 / DN200
介质温度
NBR：-29℃~80℃ / EPDM：-29℃~120℃ / PTFE：-29℃~150℃
阀体材质
WCB / CF8 / CF8M
驱动方式
手轮/涡轮/气动/电装/液动/电液动/链轮盘
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

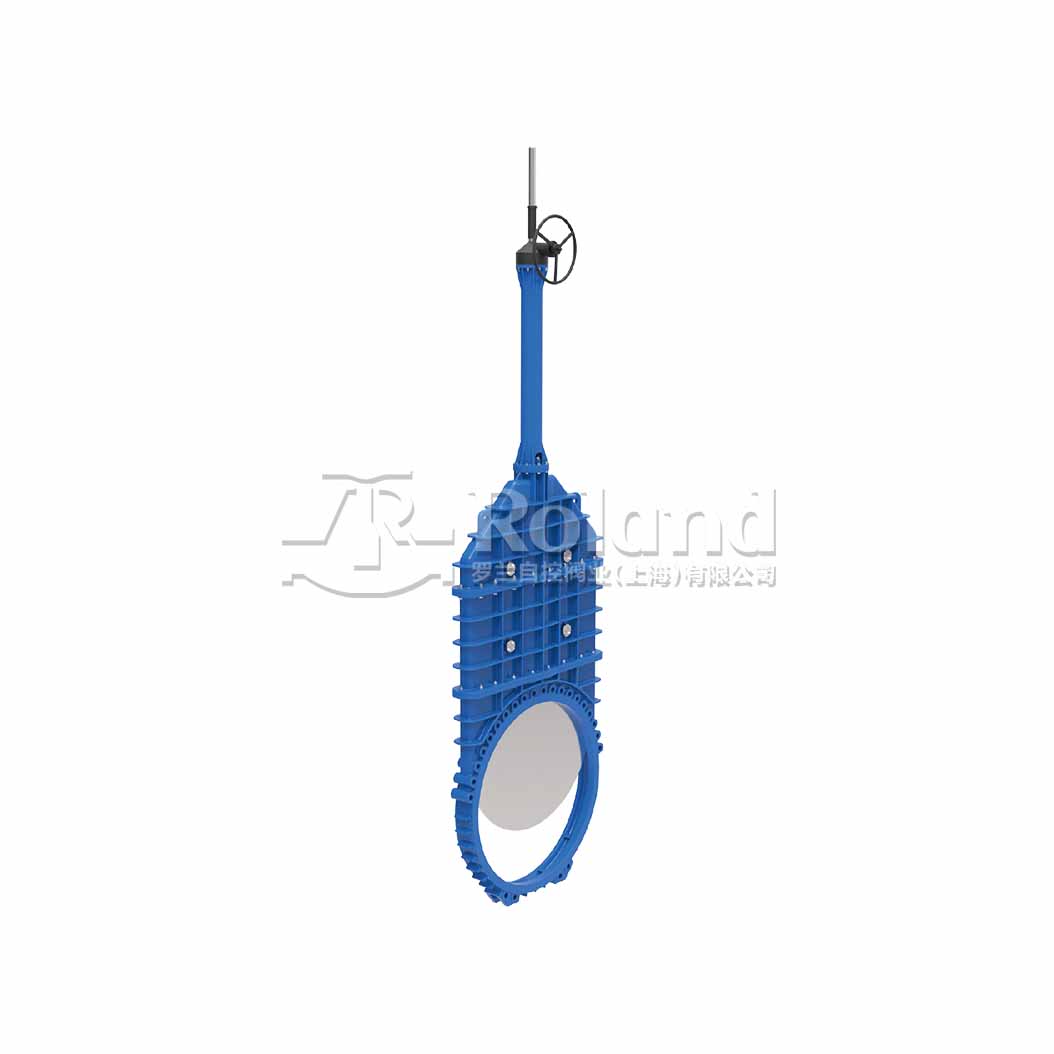

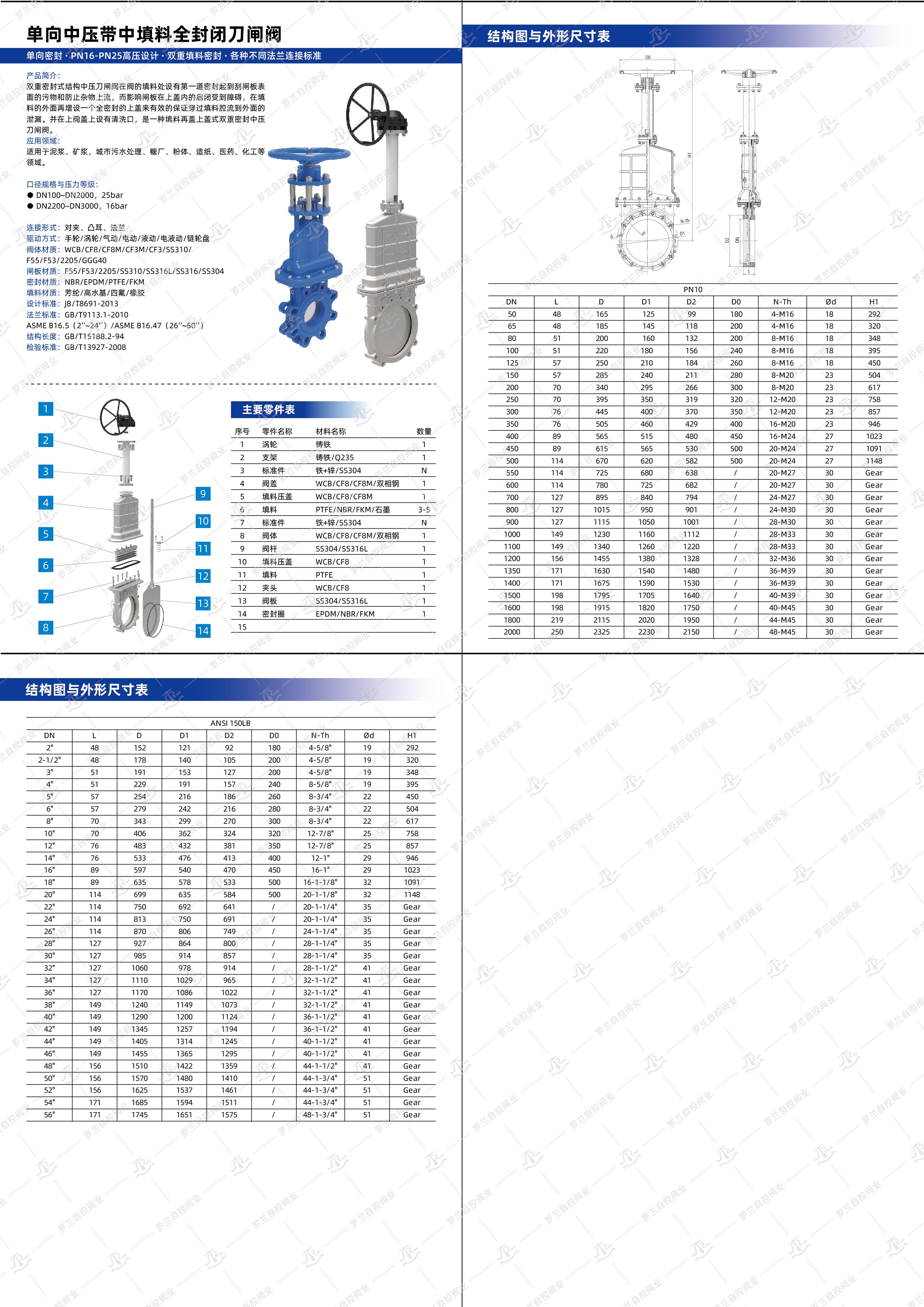

QY系列单向密封刀闸阀

型号：QYZ73X
QY系列单向密封全封闭式刀闸阀是闸板全封闭在阀腔内进行启闭密封的结构，它适合于安装在污水池底下，阀体浸泡在液体里的管道或是地埋式安装阀门的管道环境且压力大于等于PN10的管道。
适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工、食品等领域。

产品特色

01

斜度面楔块

闸板上半圆设有斜度锲块和阀体内腔上斜度锲块吻合并利用PTFE导向圈同闸板平面平稳启闭滑动使密封更加可靠

02

密封可靠

其密封结构是通过闸板关闭下移直到闸板底部斜面与阀体下锲块吻合使得闸板贴紧阀座密封面，从而达到了密封效果

03

阀杆倒密封

阀杆上圆型填料处设有双重的Y型和O型密封圈并有倒密封结构，保证在长时间状态下阀门的上阀杆密封不漏

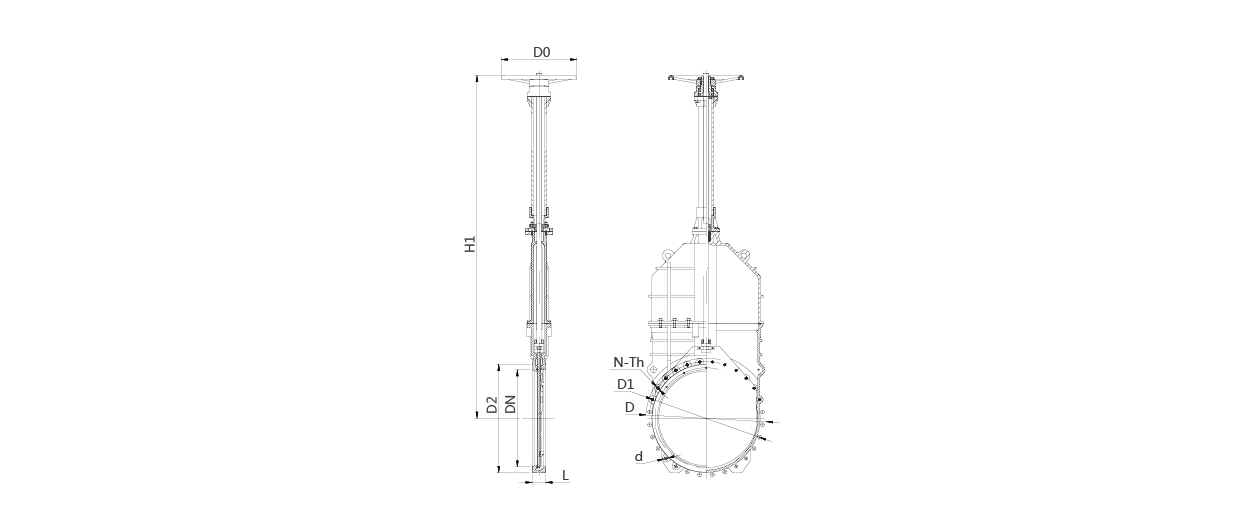

安装尺寸
