您所在的位置: 首页 > 产品中心 >QU系列通用型双向密封刀闸阀

QU系列通用型双向密封刀闸阀
产品系列
QU
密封材质
NBR / EPDM
公称通径
连接方式
对夹
公称压力
DN50~DN100 / DN125~DN200 / DN250~DN400
介质温度
NBR:-29℃~80℃ / EPDM:-29℃~120℃
阀体材质
GGG40
驱动方式
手轮/涡轮/气动/电装/液动/电液动/链轮盘
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

QU系列通用型双向密封刀闸阀

型号:QUZ73X
无凹槽刀闸阀又称双向密封刀闸阀,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封。
适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工、食品等领域。

产品特色

01

维修方便

阀门在全开时,闸板可以在线进行更换,不需要拆下整个阀门进行更换闸板维修而影响管道正常运作

02

实用性能佳

重量轻、结构简单,易于安装、耐磨防堵、便于维修、使用寿命长

03

保护密封圈设计

闸板底部带斜角设计+阀体两侧带楔块,以上两种特点保证闸板关闭时起限位作用,有效增加密封圈的使用寿命

04

限位块

PTFE限位块,保证闸板不与阀体接触,延长闸板使用寿命

05

二体式阀体设计

该阀采用二体式结构,二体式新型支架,增加了支架的强度

06

导流设计

阀体带导流设计,防止流体滞留在阀腔内,使该阀能在洁净的环境中工作

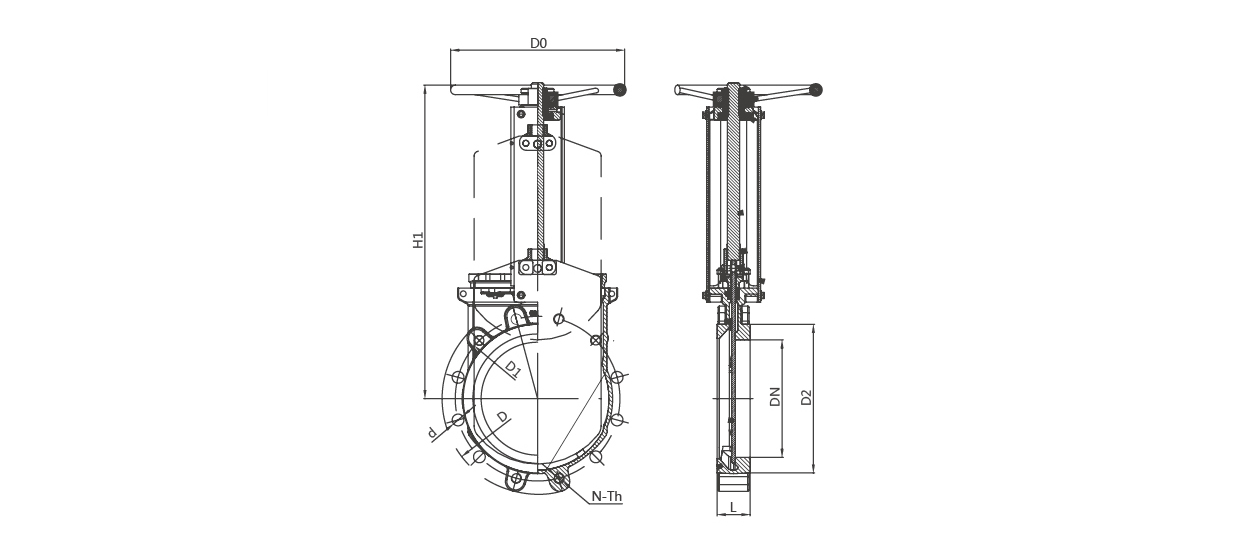

安装尺寸
