您所在的位置: 首页 > 产品中心 >QV系列阀座更换型单向密封刀闸阀

QV系列阀座更换型单向密封刀闸阀
产品系列
QV
密封材质
NBR / EPDM / PTFE / FKM / 金属密封
公称通径
连接方式
对夹
公称压力
DN50~DN100 / DN125~DN200 / DN250~DN400
介质温度
NBR:-29℃~80℃ / EPDM:-29℃~120℃ / PTFE:-29℃~150℃ / FKM:-29℃~180℃
阀体材质
WCB / CF8 / CF8M / CF3 / CF3M / GGG40
驱动方式
手轮/涡轮/气动/电装/液动/电液动/链轮盘
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

QV系列阀座更换型单向密封刀闸阀

型号:QVZ73X
QV系列刀闸阀是一种可更换橡胶密封圈的刀闸阀结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果。
适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工等油品,金属密封适用于电厂的选煤,排渣,矿粉,矿渣,炉渣等固体介质。

产品特色

01

闸板密封面

可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物

02

实用性能佳

重量轻、短结构长度,可节省原料,安装空间,有效支持管道强度,易于安装、耐磨防堵、便于维修、使用寿命长

03

密封可靠

橡胶密封圈封套在阀座上的阶梯凹槽内,密封圈由金属弹簧结构反锁,在闸板开关密封过程中不会脱落,若密封圈坏了可以取下金属压套随意更换橡胶密封圈

04

直流通道设计

全圆形的直流通道设计不存渣、不卡阻

05

阀体设计

不锈钢阀体坚久耐用,阀体加强筋设计提高阀体强度,双头螺使用启闭更为迅速

06

阀板支撑点

阀板有五个支撑点,使阀板有很好的自对中,当阀门处于关闭状态,并承受背压时,阀板不发生偏移

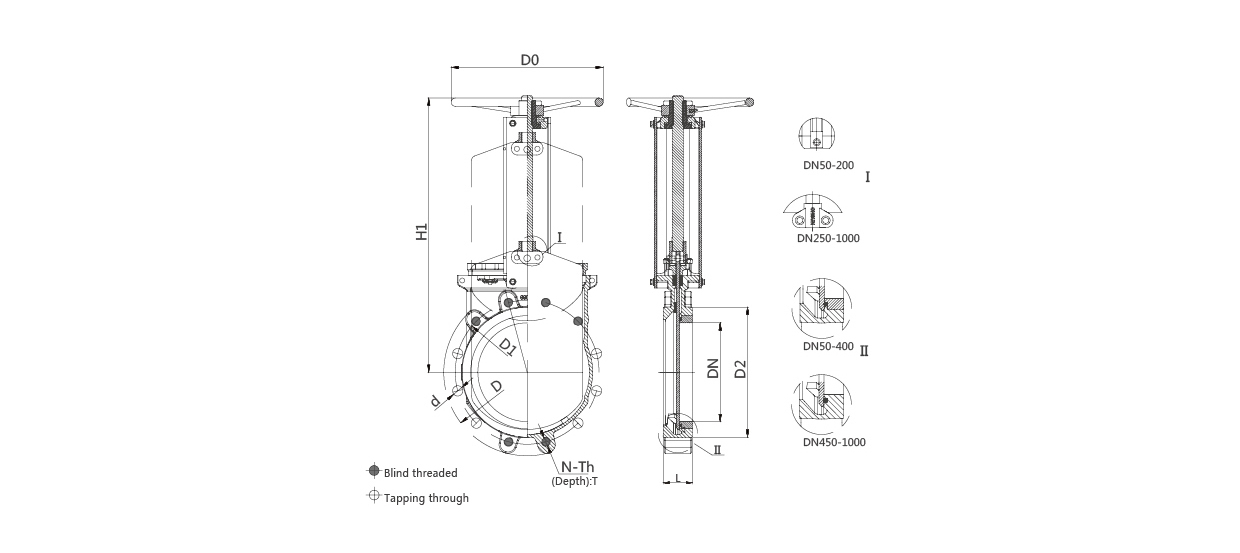

安装尺寸
