止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。
止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
升降式止回阀阀瓣沿着中心定位作升降运动 ,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠,密封性能优良。
适用介质:水、油品、蒸汽、硝酸类、磷酸、醋酸类、混酸、尿素、甲胺液等。
产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比较小
体积小,重量轻,结构简单,动作可靠,维修方便
行程短,因而只需要较短的行程就可以使阀门全开,阀座通道呈环形,开程小能快速关闭
结构简单,因为锥形阀瓣是仅有的运动部件,阀门健壮耐用,几乎不需要维护,并且因为是金属阀座,磨损很少
选用金属对金属密封副的密封形式,一般用于阻止蒸汽疏水阀的冷凝水倒流,也用于冷凝水管道离心泵的出口
闸瓣、阀座密封面根据不同要求采用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐温、耐腐蚀、抗擦伤性能好、使用寿命长
PN16

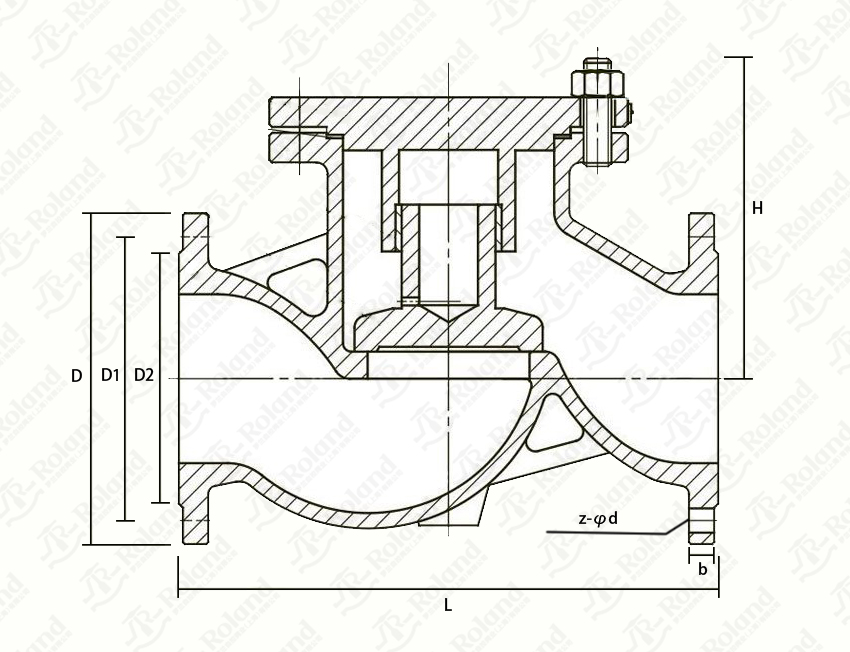

DN | L | D | D1 | D2 | b | z-φd | H | KG |
15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 58 | 2 |
20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 63 | 2.7 |
25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 71 | 3.5 |
32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 84 | 5.4 |
40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 96 | 6.5 |
50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 115 | 9.1 |
65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 145 | 14 |
80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 156 | 25 |
100 | 350 | 213 | 180 | 155 | 20 | 8-φ18 | 170 | 40 |
125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | 201 | 56 |
150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 238 | 90 |
PN25
DN | L | D | D1 | D2 | b | z-φd | H | KG |
15 | 130 | 95 | 65 | 45 | 16 | 4-φ14 | 60 | 4 |
20 | 150 | 105 | 75 | 55 | 16 | 4-φ14 | 64 | 5 |
25 | 160 | 115 | 85 | 65 | 16 | 4-φ14 | 68 | 6 |
32 | 180 | 135 | 100 | 78 | 18 | 4-φ18 | 79 | 9 |
40 | 200 | 145 | 110 | 85 | 18 | 4-φ18 | 98 | 12 |
50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 110 | 16 |
65 | 290 | 180 | 145 | 120 | 22 | 8-φ18 | 160 | 24 |
80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 170 | 31 |
100 | 350 | 230 | 190 | 160 | 24 | 8-φ23 | 195 | 45 |
125 | 400 | 270 | 220 | 188 | 28 | 8-φ23 | 225 | 68 |
150 | 480 | 300 | 250 | 218 | 30 | 8-φ25 | 255 | 100 |
