三片式球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。
只需要用旋转90度的操作和很小的转动力矩就能关闭严密。配以多回转电动执行机构，可实现对介质的调节和严密切断。
广泛适用于石油、化工、城市给排水等要求严格切断的工况。
其阻力系数与同长度的管段相等
结构简单、体积小、重量轻
通径从小到几毫米，大到几米，从高真空至高压力都可应用
开闭迅速，从全开到全关只要旋转90°，便于远距离的控制
球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便
在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀

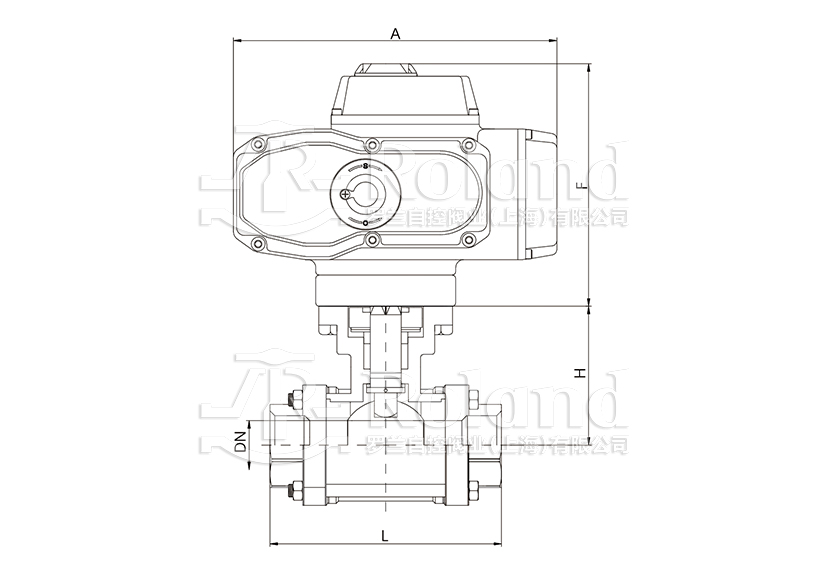

| SIZE | NPS | L | H | DA-SIZE | DA-G | DA-Z | SR-SIZE | SR-G | SR-Z | A | F | SIZE |
| DN15 | 1/2 " | 73 | 49 | PA250 | 92 | 146 | PA163 | 92 | 163 | 160 | 138 | RL-05 |
| DN20 | 3/4 " | 83 | 54 | PA250 | 92 | 146 | PA163 | 92 | 163 | 160 | 138 | RL-05 |
| DN25 | 1 " | 90 | 59 | PA263 | 92 | 163 | PA175 | 120 | 214 | 160 | 138 | RL-05 |
| DN32 | 1-1/4 " | 108 | 71 | PA263 | 108 | 163 | PA188 | 129 | 252 | 160 | 138 | RL-05 |
| DN40 | 1-1/2 " | 119 | 76 | PA275 | 120 | 214 | PA1100 | 137 | 270 | 200 | 169 | RL-10 |
| DN50 | 2 " | 140 | 84 | PA288 | 129 | 252 | PA1115 | 153 | 316 | 200 | 169 | RL-10 |
| DN65 | 3/8 " | 164 | 100 | PA2100 | 137 | 270 | PA1125 | 185 | 354 | 200 | 203 | RL-15 |
| DN80 | 1/2 " | 192 | 116 | PA2115 | 153 | 316 | PA1145 | 202 | 418 | 252 | 203 | RL-20 |
| DN100 | 3/4 " | 202 | 140 | PA2125 | 185 | 354 | PA1160 | 227 | 450 | 252 | 203 | RL-50 |
