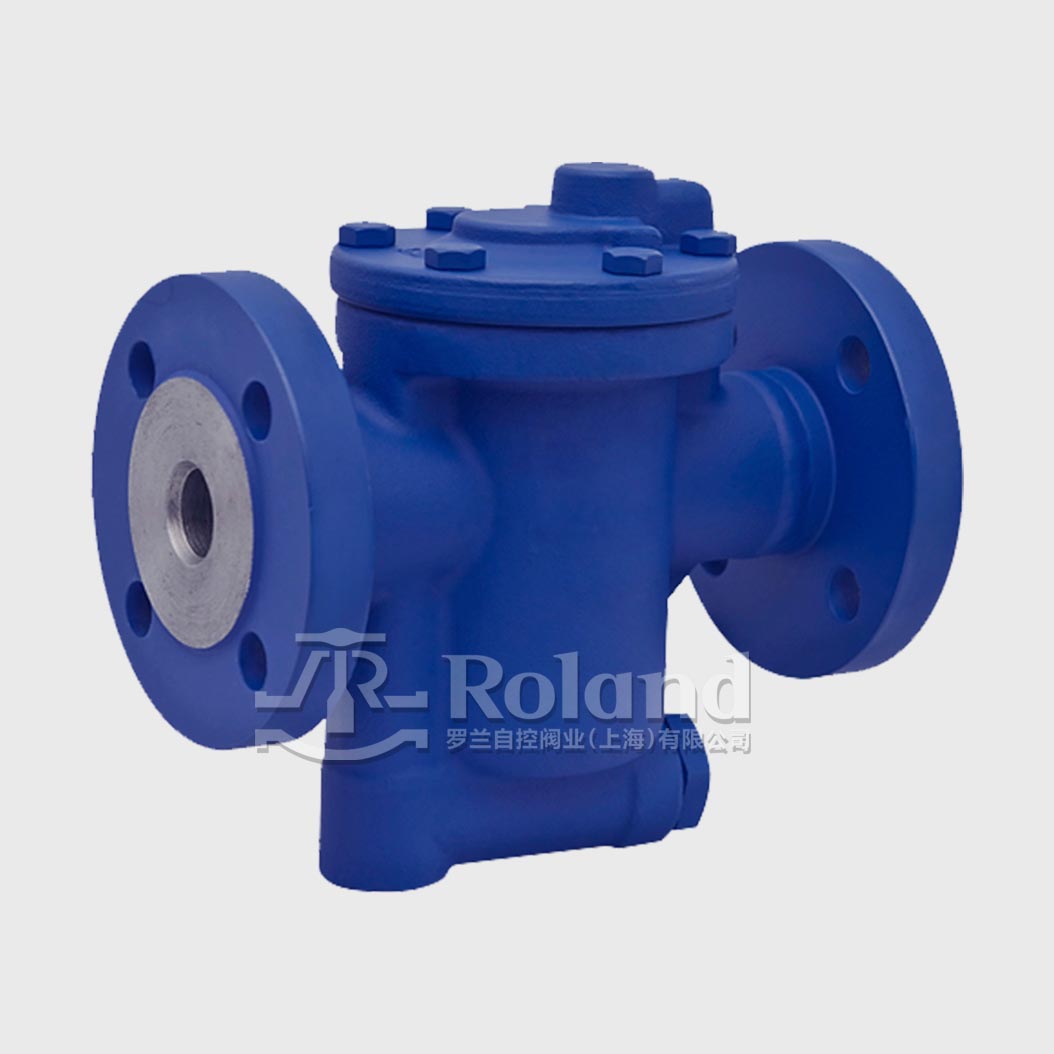

倒置桶疏水阀SBT10
产品系列
SBT
密封材质
公称通径
PN25
连接方式
法兰 / 螺纹 / 承插焊
公称压力
DN15 ~ DN25
介质温度
阀体材质
WCB / CF8 / CF8M
驱动方式
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

倒置桶疏水阀SBT10

倒置桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶。
装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。
当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。
它适用于石油、化工、印刷、造纸、制药等工业蒸汽加热设备和蒸汽管网的阻汽排水。

产品特色

01

防蒸汽泄漏设计

U型流道设计,实现水封效果,无泄漏蒸汽现象;具有专利技术可靠的柔性关闭系统,无蒸汽泄漏

02

实用性能佳

不怕水击,能连续排不冷凝气体,抗污性能好,节能效果好

03

防水击装置

加装防水击装置,使进入阀体的流体不产生水击现象

04

内置设备

内置止回阀+过滤器,适用过热蒸汽环境,使疏水阀在洁净的环境中工作

05

排量曲线

依照压力大小选择不同的排量曲线,背压率高达90%以上

06

使用寿命长

阀体、阀盖全部铸钢材质,所有内件都是不锈钢制造,耐磨损、抗腐蚀,提高了疏水阀使用寿命

安装尺寸



产品型号连接方式DN压力范围MPa℃/MPaLHH1WKG
SBT10T螺纹15-250.05-1.6400/1.57130185381004
SBT10W承插焊15-250.05-1.6400/1.57130185381004
SBT10F法兰15-250.05-1.6400/1.57190185381006.5
