您所在的位置: 首页 > 阀门中心 >活塞式调流调压阀

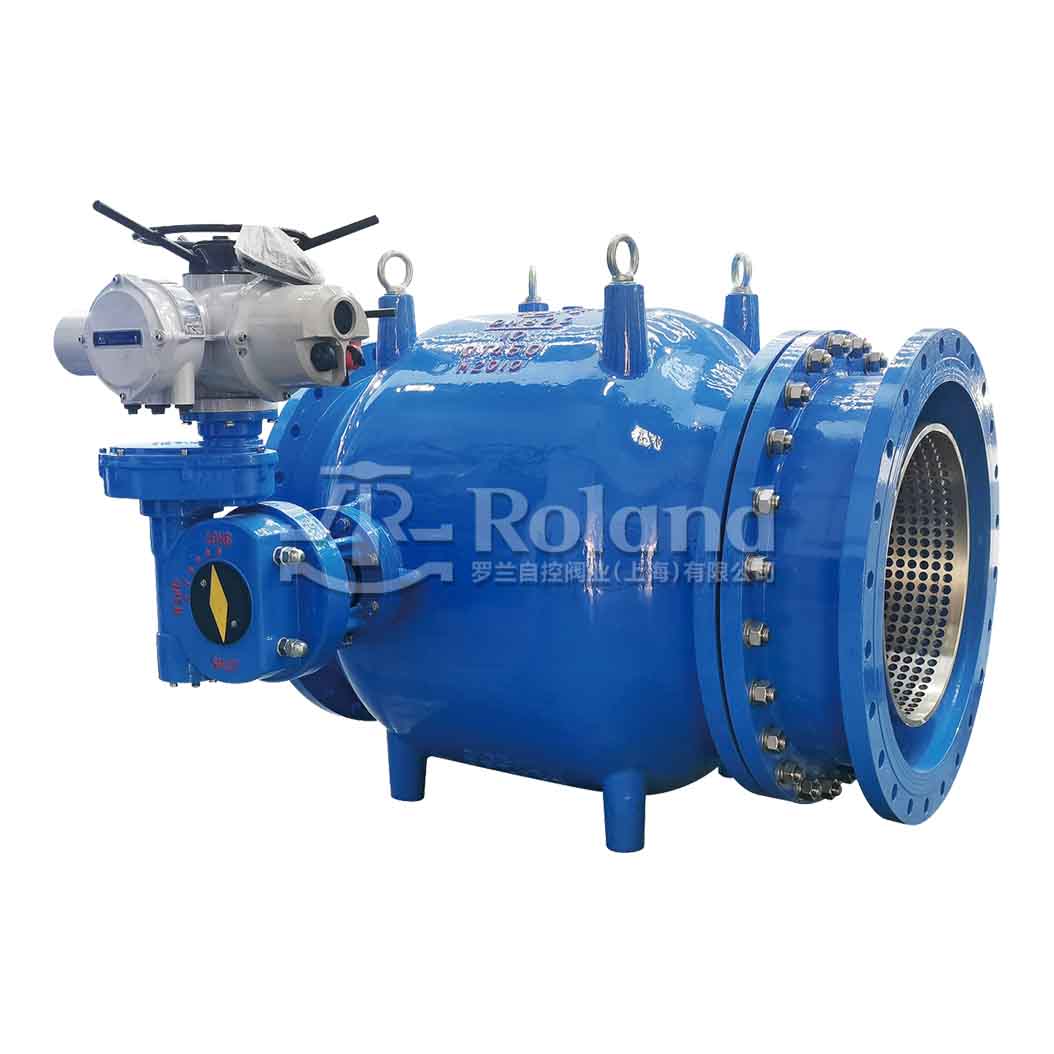

活塞式调流调压阀
公称通径
DN100~DN2000
密封材质
EPDM、NBR
公称压力
PN10~PN40,更高压力按需提供
连接方式
法兰
适用介质
原水、清水、油及性质接近水的液体
适用温度
≤80°C
阀体材质
QT450、WCB
驱动方式
电动/气动/液压/浮子控制
产品简介
活塞式调流调压阀(活塞式减压阀)是根据流体力学特性而开发出来的调速调压型阀门,其设计合理、操作简单、维修率低并且经济有效,解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。活塞式调流调压阀适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力,在引水、供水,电站等领域得到了广泛的应用。
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

产品特色

01

轴向对称流道。阀体采用了轴向对称流道,完全避免了不必要的流向改变,使噪音和亲流趋势明显降低,噪音小于80dB(1m范围内)。

02

开槽式/穿孔式套筒。套筒周长方向对称均布螺旋小孔,使水柱对撞消能,对撞后能量完全消失,有效防止高压差下消能带来的剧烈震动。

03

水力平衡设计。由于该阀采用压力平衡套筒设计,使得操作套筒的轴向力与阀门两端的压差无关,因此使用较小的执行机构就能达到快动的目的,加之导向条堆焊铜合金确保活塞运行更加平衡可靠。

04

不卡阻更耐用。最优于传统流量调节阀的特点就在于它的特殊设计结构和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。阀门设有手孔盖及反冲洗装置,方便定期维护及检修。

05

自动精准调节。活塞式调流调压阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,阀门的开度和流量呈线性,可以实现精确的调节。

06

锥孔防气蚀设计。活塞式调流调压阀具有良好的耐气蚀特性,特殊锥孔设计,使水流流过套筒时加速,使气蚀现象发生在阀门的中心,有效防止高压差下气蚀对阀门零部件的损坏现象。

07

密封性能可靠。活塞与外层阀体的密封(即主密封)具有金属与金属,金属与橡胶密封的双重效果,主密封圈由夹持环固定,并与夹持环截面形成防吹出结构。活塞与内层阀体的密封采用“工”字型密封圈,关闭时具有自增加密封效果,运行时又可防止密封圈卷曲变形。活塞与内外阀体的二项密封都能做到气泡级密封、无泄漏。

08

调节阀的关键部位如阀座、挡块、连杆等部件均采用特殊的不锈钢材料制作,硬度为普通不锈钢的三倍,材料耐磨、耐气蚀、质量更优,保证了阀门长久的使用寿命。

09

流量调节阀阀轴,需具有阀体两侧的双向支撑,保证坚固耐用。阀轴采用干轴设计结构,即轴与轴承之间,轴承与阀体之间都设有密封,并且轴的两端都设有此种密封结构。保证介质或杂质不接触或腐蚀、磨损阀轴。
