您所在的位置: 首页 > 产品中心 >直接作用支管减压阀

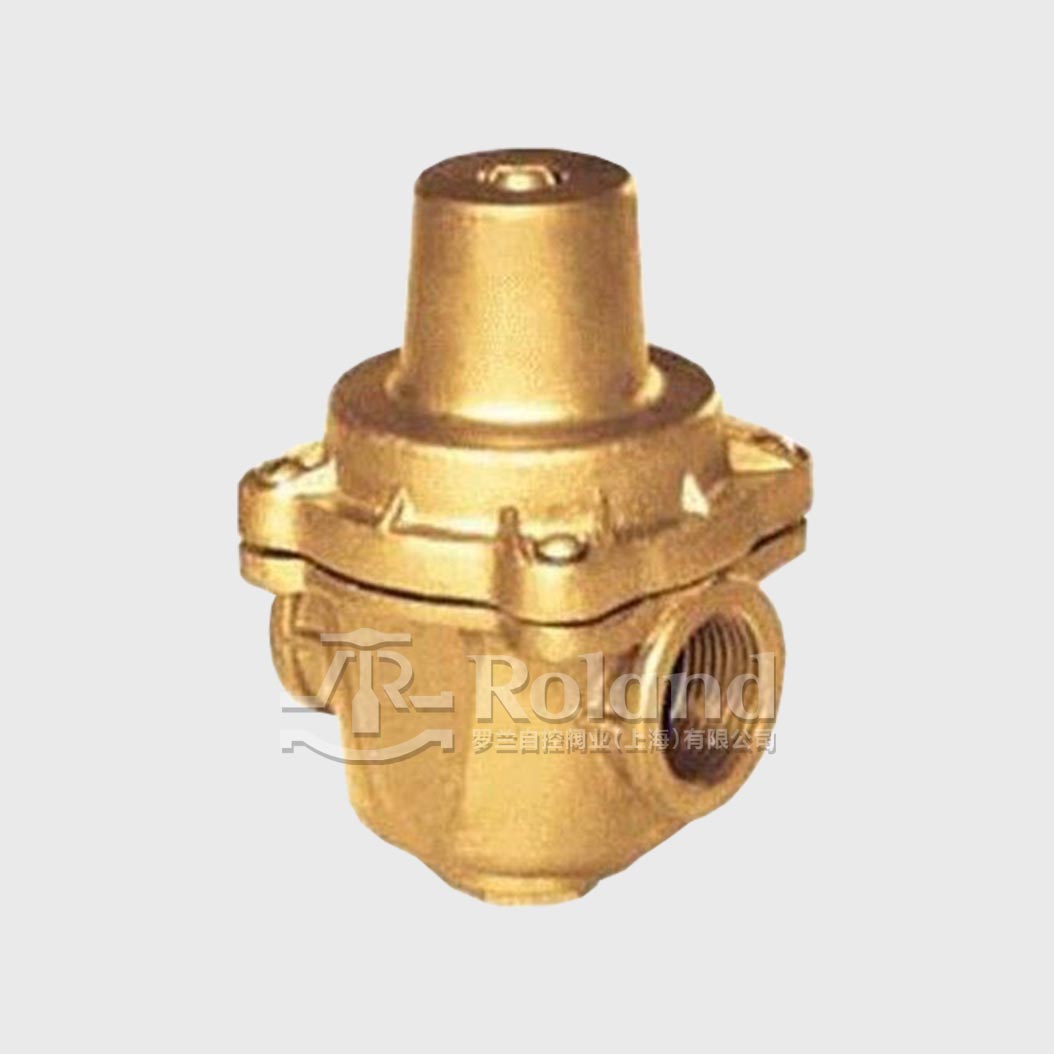

直接作用支管减压阀
产品系列
YZ11X
密封材质
NBR
公称通径
DN15 ~ DN100
连接方式
螺纹
公称压力
PN16 / PN25
介质温度
NBR:-29°C ~ 80°C
阀体材质
铜 / 304 / 316
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

直接作用支管减压阀

支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。
主要由阀体、阀盖、压缩弹簧、膜片、镫形卡具及阀瓣等零件组成。

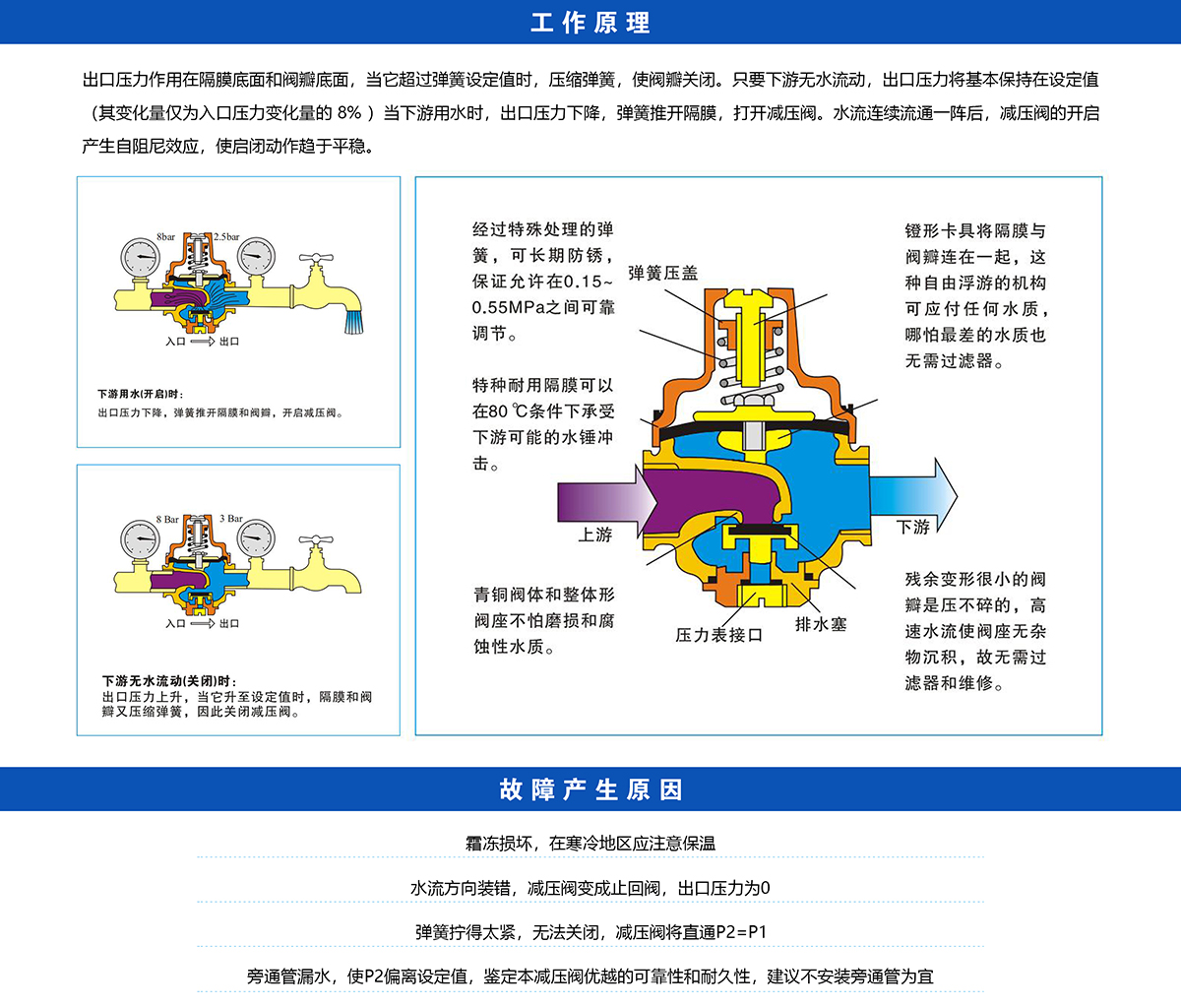

本系列产品利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。
可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

产品特色

01

阀体设计

阀体采用优质的黄铜和不锈钢材料,锻压一体成型,具有良好的耐腐蚀性、耐磨损性、强度高、使用寿命长等特性,使得阀门具有更好的牢固性和使用性

02

隔膜式结构

采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用

03

实用性佳

耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和成本

04

调压精密

出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响出口压力的变化量是△P1的8%

05

水力特性

极佳的水力特性,压力损失小,减压比可达成10:1以上,可满足多种减压要求,特别适用于支管减压系统

06

节水环保

鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,减压阀具有改善系统运行工况和潜在的节水作用,节水效果约为30%

安装尺寸



支管减压阀外形尺寸


DNINDHH1L
151/2”73753177
203/4”73753177
251”85904385
321-1/4”10511744105
401-1/2”12013656120
502”14016260140


住宅和工业给水减压阀外形尺寸


DNINDHH1L
103/8”9212048
151/2”9212048
203/4”10813055
251”12316060
321-1/4”15518077240
401-1/2”17220584260
502”196235105288
652-1/2”215270118305
803”234300143330
1004”260350120385
