DQ型部分回转执行机构
由于一体式部分回转阀门电动执行机构输出力矩最大一般为5000N·m,无法满足大口径蝶阀和球阀的要求,
所以大口径蝶阀和球阀都采用多回转阀门电动执行机构上加二级蜗轮蜗杆减速器(即叠加式结构),达到部分回转的要求,通称DQ型部分回转执行机构。

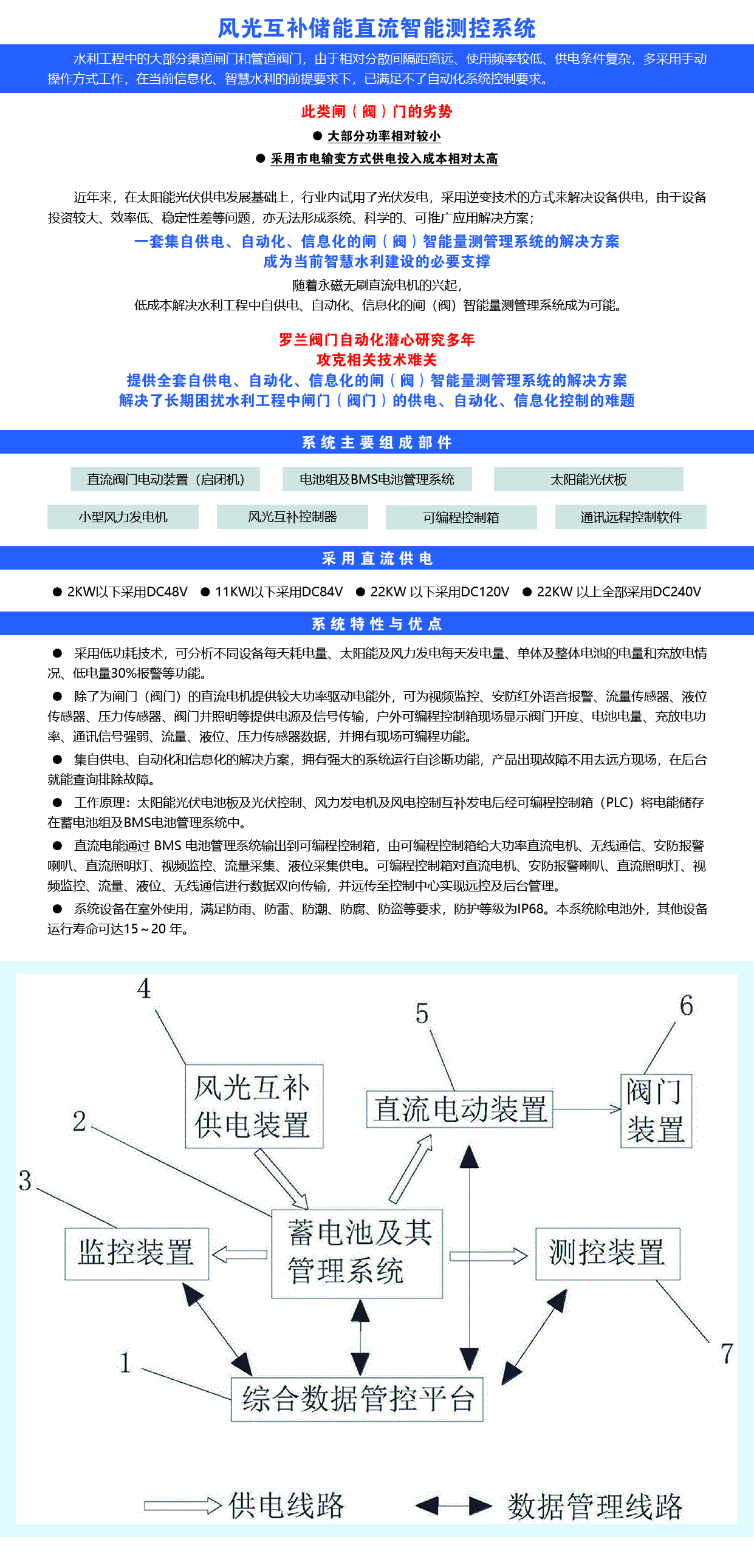

可分析不同设备每天耗电量、太阳能及风力发电每天发电量、单体及整体电池的电量和充放电情况、低电量30%报警等功能
本系统是集自供电、自动化和信息化的解决方案,拥有强大的系统运行自诊断功能,产品出现故障不用去远方现场,在后台就能查询排除故障
系统设备在室外使用,满足防雨、防雷、防潮、防腐、防盗等要求,防护等级为IP68,除电池外,其他设备运行寿命可达15~20 年
MODEL | L1 | L2 | L3 | L4 | L5 | H1 | H2 | FLANGE | ΦD1 | ΦD3 | ΦD MAX | a° | 单/双键n-B | n-M |
DQ600 | 280 | 280 | 88 | 70 | 240 | 768 | 428 | F16 | 165 | 210 | 87 | 45 | 1-12 | 4-20 |
DQ1600 | 280 | 345 | 114 | 131 | 215 | 1164 | 809 | F30 | 298 | 350 | 120 | 22.5 | 2-32 | 8-20 |
DQ2000 | 280 | 505 | 114 | 108 | 215 | 1020 | 60 | F30 | 298 | 350 | 153 | 22.5 | 2-32 | 8-20 |
DQ4000 | 280 | 570 | 116 | 115 | 215 | 1074 | 734 | F35 | 356 | 415 | 170 | 22.5 | 2-40 | 8-30 |
DQ6300 | 280 | 645 | 155 | 141 | 215 | 1190 | 850 | F40 | 406 | 475 | 190 | 22.5 | 2-45 | 8-36 |
DQ8000 | 280 | 745 | 150 | 156 | 215 | 1313 | 973 | F40 | 406 | 475 | 220 | 22.5 | 2-45 | 8-36 |
DQ10000 | 280 | 849 | 155 | 181 | 215 | 1368 | 1028 | F48 | 483 | 560 | 230 | 15 | 2-50 | 12-36 |
DQ14500 | 334 | 1034 | 173 | 272 | 334 | 1905 | 1505 | F48 | 483 | 800 | 350 | 11.25 | 2-56 | 16-63 |
DQ26000 | 334 | 1034 | 173 | 272 | 334 | 1905 | 1505 | F48 | 483 | 800 | 350 | 11.25 | 2-56 | 16-63 |
DQ50000 | 334 | 135 | 201 | 322 | 334 | 216 | 1764 | F60 | 700 | 1220 | 400 | 18 | — | 20-36 |
DQ60000 | 334 | 1235 | 201 | 322 | 334 | 264 | 1764 | F60 | 700 | 1220 | 400 | 18 | — | 20-36 |
DQ80000 | 334 | 1437 | 196 | 307 | 334 | 2398 | 1998 | F100 | 1042 | 1450 | 400 | 56.25 | — | 32-42 |
