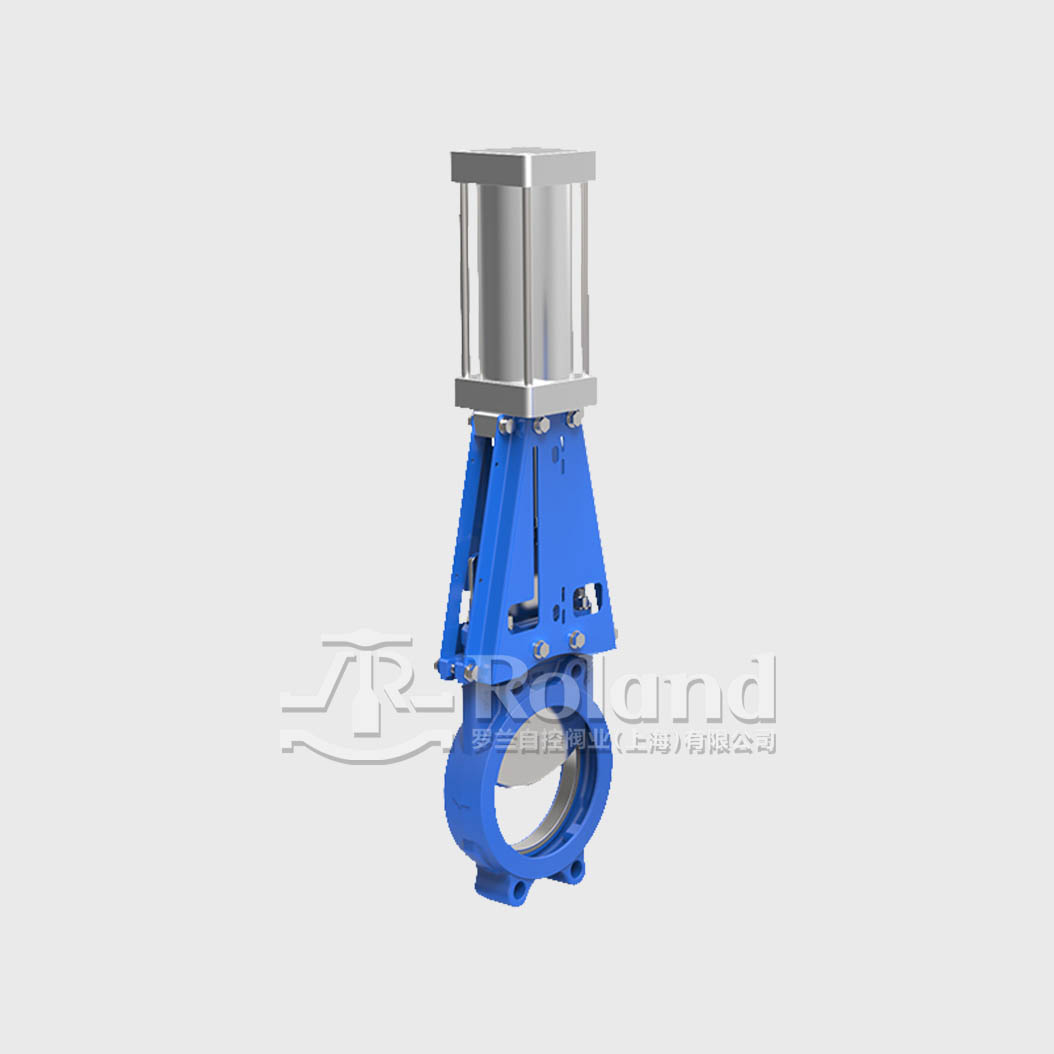

钢板式刀闸阀具有轻松转动手轮通过阀杆启动闸板切断管线物流，是一种高技术新型闸阀金属密封和无磨擦区域大大提高阀门的使用寿命。
适用于电厂的选煤、排渣、城市的污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管道上，接触或截斷管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、屠宰厂废水处理等。
法兰标准：国标、日标、美标、英标、德标
全圆形的直流通道设计，过流面积大、不存渣、不卡阻
阀体、填料涵均为精密铸造，材质可根据用户需要选用F55、F53、2205、SS310、SS316L、SS316、SS304
设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置
可按需求选取不同类型的密封圈去适用于不同的工况，具有耐腐蚀性、耐磨损性和不沾渣的优点
阀板有5个支撑点，使阀板有很好的自对中，当阀门处于关闭状态，并承受背压时，阀板不发生偏移
在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命
| DN | A | B | C | D | E | F | H |
| 50 | 48 | 130 | 112 | 115 | 158 | 187 | 460 |
| 65 | 48 | 150 | 117 | 115 | 172 | 233 | 520 |
| 80 | 51 | 176 | 117 | 127 | 190 | 253 | 570 |
| 100 | 51 | 192 | 127 | 140 | 210 | 330 | 680 |
| 125 | 57 | 221 | 127 | 160 | 235 | 385 | 780 |
| 150 | 57 | 225 | 131 | 175 | 270 | 405 | 850 |
| 200 | 70 | 283 | 141 | 205 | 320 | 455 | 980 |
| 250 | 70 | 350 | 151 | 245 | 390 | 505 | 1140 |
| 300 | 76 | 402 | 151 | 295 | 443 | 622 | 1360 |
| 350 | 76 | 454 | 160 | 335 | 494 | 646 | 1475 |
| 400 | 89 | 500 | 175 | 392 | 552 | 686 | 1630 |
| 450 | 89 | 564 | 190 | 435 | 585 | 750 | 1770 |
| 500 | 114 | 626 | 210 | 492 | 638 | 800 | 1930 |
| 600 | 114 | 715 | 210 | 682 | 760 | 853 | 2295 |
| 700 | 127 | 832 | 270 | 705 | 925 | 970 | 2600 |
| 800 | 127 | 925 | 270 | 802 | 1026 | 1082 | 2910 |
| 900 | 127 | 1056 | 270 | 890 | 1070 | 1240 | 3200 |
| 1000 | 149 | 1184 | 270 | 1000 | 1170 | 1380 | 3550 |
