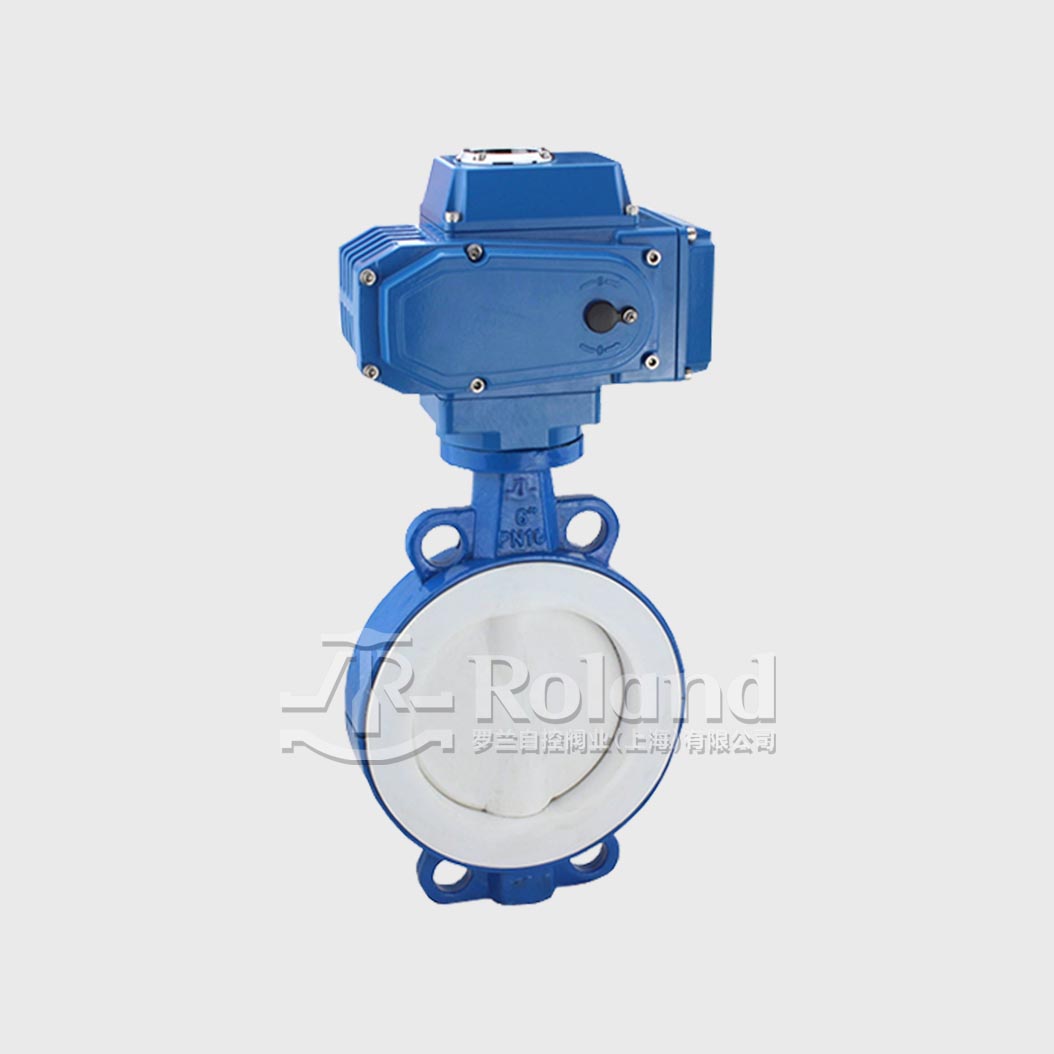

衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能。
衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。
特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。
衬里材质选择：
1、聚全氟乙丙烯 FEP F46
2、四氟乙烯-乙烯 E-TFE F40
3、可溶性四氟 PFA FA
4、聚四氟乙烯 PTFE F4
5、聚偏二氟乙烯 PVDF F2
6、改性聚乙烯 FRPE PO
衬氟阀门专用于控制腐蚀性或强腐蚀性介质，内腔表面可选择各种氟塑料，具有强度高、耐腐蚀的特点
流阻小，流量特性近似倾斜直线，节能效果好
阀体采用熔模精密铸造，强度高、外观光洁；过流部件全部为氟塑料，使用于任意浓度的腐蚀性管路、管线工作，经久耐用
流量特性趋于直线，调节性能好，不会滞留杂物
保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成
密封件可更换，密封性能可靠，可以达到零泄露，并且实现双向密封

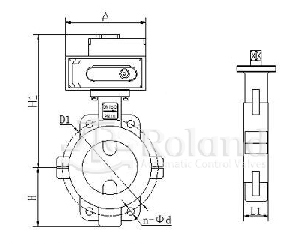

| DN | IN | L | H | H0 | A | B | D0/PN6 | n-Φd/PN6 | D0/PN10 | n-Φd/PN10 | D0/PN16 | n-Φd/PN16 |
| 50 | 2 | 43 | 63 | 438 | 125 | 125 | 110 | 4-Φ14 | 125 | 4-Φ18 | 125 | 4-Φ18 |
| 65 | 2-1/2 | 46 | 70 | 453 | 125 | 125 | 130 | 4-Φ14 | 145 | 4-Φ18 | 145 | 4-Φ18 |
| 80 | 3 | 46 | 83 | 478 | 125 | 125 | 150 | 4-Φ18 | 160 | 8-Φ18 | 160 | 8-Φ18 |
| 100 | 4 | 52 | 105 | 519 | 125 | 125 | 170 | 4-Φ18 | 180 | 8-Φ18 | 180 | 8-Φ18 |
| 125 | 5 | 56 | 115 | 713 | 325 | 245 | 200 | 8-Φ18 | 210 | 8-Φ18 | 210 | 8-Φ18 |
| 150 | 6 | 56 | 137 | 749 | 325 | 245 | 225 | 8-Φ18 | 240 | 8-Φ22 | 240 | 8-Φ22 |
| 200 | 8 | 60 | 164 | 843 | 325 | 245 | 280 | 8-Φ18 | 295 | 8-Φ22 | 295 | 12-Φ22 |
| 250 | 10 | 68 | 206 | 947 | 363 | 313 | 335 | 12-Φ18 | 350 | 12-Φ22 | 355 | 12-Φ26 |
| 300 | 12 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-Φ22 | 400 | 12-Φ22 | 410 | 12-Φ26 |
| 350 | 14 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-Φ22 | 460 | 16-Φ22 | 470 | 16-Φ26 |
| 400 | 16 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-Φ22 | 515 | 16-Φ26 | 525 | 16-Φ30 |
| 450 | 18 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-Φ22 | 565 | 20-Φ26 | 585 | 20-Φ30 |
| 500 | 20 | 127 | 343 | 1226 | 546 | 431 | 600 | 20-Φ22 | 620 | 20-Φ26 | 650 | 20-Φ33 |
| 600 | 24 | 154 | 413 | 1394 | 546 | 556 | 705 | 20-Φ26 | 725 | 20-Φ30 | 770 | 20-Φ36 |
| 700 | 28 | 165 | 478 | 1534 | 546 | 556 | 810 | 24-Φ26 | 840 | 24-Φ30 | 840 | 24-Φ36 |
| 800 | 32 | 190 | 525 | 1659 | 546 | 556 | 920 | 24-Φ30 | 950 | 24-Φ33 | 950 | 24-Φ39 |
| 900 | 36 | 203 | 585 | 1748 | 617 | 706 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | 1050 | 28-Φ39 |
| 1000 | 40 | 216 | 640 | 1805 | 632 | 706 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | 1170 | 28-Φ42 |
| 1200 | 48 | 254 | 755 | 2035 | 632 | 706 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | 1390 | 32-Φ48 |
| 1400 | 56 | 279 | 910 | 2310 | 790 | 1338 | 1560 | 36-Φ36 | 1590 | 32-Φ42 | 1590 | 36-Φ48 |
| 1600 | 64 | 318 | 1030 | 2845 | 868 | 1476 | 1760 | 40-Φ36 | 1820 | 40-Φ48 | 1820 | 40-Φ56 |
| 1800 | 72 | 356 | 1140 | 3060 | 868 | 1476 | 1970 | 44-Φ39 | 2020 | 44-Φ48 | 2020 | 44-Φ56 |
| 2000 | 80 | 406 | 1250 | 3350 | 965 | 1600 | 2180 | 48-Φ42 | 2230 | 48-Φ48 | 2230 | 48-Φ62 |
